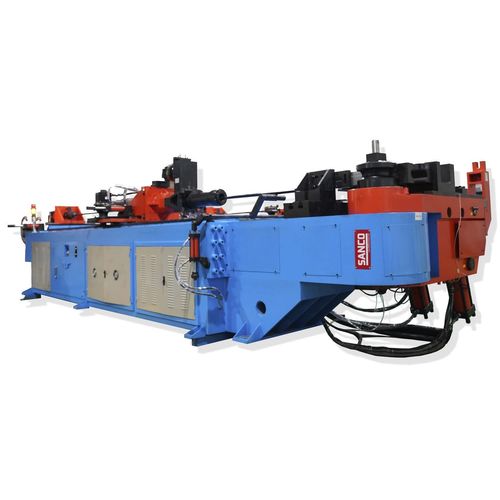

Cintreuse électrohydraulique SB-120CNCSRH
servo-électriquecomplètement électriquede tubes en acier

cintreuse électrohydraulique
cintreuse électrohydraulique
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Actionnement
électrohydraulique, servo-électrique, complètement électrique
Produit traité
de tubes en acier, de profilés, de barres
Contrôle - commande
CNC, contrôlée par PLC, entièrement automatique
Nombre d'axes
3 axes
Autres caractéristiques
à mandrin, de précision, universelle, à froid, 3D, polyvalente, 3-phases
Capacité de cintrage

Max: 120 mm
(4,72 in)

Min: 10 mm
(0,39 in)

Rayon de cintrage

Max: 350 mm
(13,78 in)

Min: 20 mm
(0,79 in)

Description

Il s'agit d'une cintreuse de tubes entièrement automatique. Cintrage du tube par voie hydraulique, alimentation du tube par voie électrique, rotation du tube par voie électrique, serrage du tube par voie hydraulique, déplacement du mandrin par voie hydraulique Écran tactile avec anglais ou toute autre langue, contrôleur PLC (Windows XP Industry PC en option). Ventilateur / refroidissement par eau / huile au choix. Avec fonction de lubrification automatique. Pièces électriques et hydrauliques en provenance du Japon, de la France et de l'Allemagne. Avec une technologie de base taïwanaise depuis 1989. Flexion maximale Φ120X6.5 mm Longueur du mandrin 5000 mm Vitesse de flexion 20-30 °/s Vitesse d'alimentation 150-600 mm/s Vitesse de rotation 25-120 °/s Précision de flexion ±0,1° Précision d'alimentation ±0,1 mm Précision de rotation ±0,1° Degré de flexion maxi 190 Lumière de travail Saisir les données de Y, B, C ou X, Y, Z Système de lubrification automatique Matériaux des tuyaux : acier doux, acier inoxydable, cuivre, aluminium ... Tubes et barres ronds / carrés / rectangulaires / profilés .. Marqué CE, ISO90001, UL, EAC Couverture de sécurité Rayon de courbure 1,0XD, ou rayon plus serré Système de lubrification automatique des mandrins Ventilateur / Système de refroidissement eau/huile Chargement et déchargement des robots Contrôleur Windows XP PC industriel (affichage du tube en 3D, fonction de l'image miroir et de l'image inversée) Simulation de flexion en 3D, peut lire les fichiers CAO Connecter un instrument de mesure à trois coordonnées Couverture de sécurité / Dispositif d'alarme infrarouge

---
