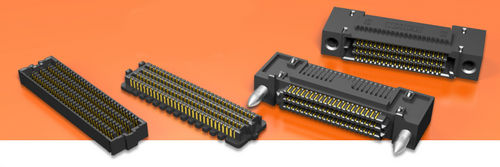

Connecteur DIN SEARAY™ series
de fond de panierrectangulairepress-fit

connecteur DIN
connecteur DIN
connecteur DIN
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Format
DIN, de fond de panier
Forme
rectangulaire
Type de connexion
press-fit
Spécification électrique
haute densité, de mise à la terre
Autres caractéristiques
durci, à haut débit
Pas

0,8 mm, 1,27 mm
(0,031 in, 0,05 in)

Description

Les produits SEARAY™ de Samtec sont la plus grande offre de l'industrie en matière de réseaux à broches ouvertes haute vitesse et haute densité. Ils prennent en charge les applications 28+ Gbps et sont également certifiés Final Inch® pour les recommandations de routage de traçage Break Out Region afin d'économiser temps et argent aux concepteurs. SEARAY™ Les réseaux de terrain à broches ouvertes disposent d'une grille de pas de .050" x .050" (1,27 mm x 1,27 mm) pour une flexibilité maximale de mise à la terre et d'acheminement. Ce système est disponible en hauteurs d'empilage de 7 mm à 40 mm avec jusqu'à 500 contacts Edge Rate®. Les réseaux verticaux ou à angle droit (série SEAM/SEAF) et les câbles haute vitesse correspondants (série SEAC) sont disponibles sous forme de solutions 50Ω ou 100Ω Les queues à ajustement serré haute rétention (série SEAMP/SEAFP) et une interconnexion accordée 85Ω (série SEAMI) offrent une plus grande flexibilité du système. L'empilage de planches surélevé jusqu'à 40 mm est réalisé par la colonne montante haute vitesse et haute densité de Samtec (série SEAR). CARACTÉRISTIQUES Flexibilité maximale d'acheminement et de mise à la terre Forces d'insertion et d'extraction plus faibles par rapport aux produits typiques d'une matrice Performances jusqu'à 18 GHz/paire Jusqu'à 500 E/S en champ libre 1.Pas de 27 mm (.050") et gain de place au pas de 0,80 mm Système de contact Rugged Edge Rate Peut être "zippé" pendant la matinée/décollage Terminaisons de charge de soudure pour faciliter le traitement Conforme aux normes Extended Life Product™ (E.L.P.P.™) Hauteurs d'empilage de 7 à 17 mm Verticale, à angle droit, à ajustement serré 85Ω systèmes

---
