Connecteur de données Q Strip® series
mezzaninecarte à carteIDE

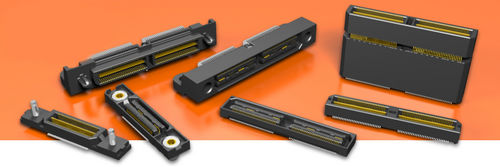

Connecteur de données - Q Strip® series - SAMTEC - mezzanine / carte à carte / IDE
Connecteur de données - Q Strip® series - SAMTEC - mezzanine / carte à carte / IDE
Connecteur de données - Q Strip® series - SAMTEC - mezzanine / carte à carte / IDE - image - 2
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
de données
Format
mezzanine, carte à carte, IDE, CMS
Forme
rectangulaire
Autres caractéristiques
à haut débit
Pas

0,5 mm, 0,635 mm, 0,8 mm
(0,02 in, 0,025 in, 0,031 in)

Débit

28 GB/s

Description

Les connecteurs Q Strip® ont des contacts de signal pour montage en surface ainsi qu'un plan de masse pour montage en surface entre les deux rangées de signaux pour une meilleure performance électrique. Les jeux accouplés des connecteurs Q Strip® sont disponibles en 8 hauteurs d'empilage différentes de 5 mm (.197") à 30 mm (1.180"). Les options comprennent des poteaux de guidage pour les scénarios d'accouplement aveugle ainsi que des goupilles d'alignement et des clips de verrouillage pour un positionnement correct du connecteur avant refusion. CARACTÉRISTIQUES Performance : Jusqu'à 14,0 GHz /28 Gbps Plan de masse/puissance intégré Options de rétention de connecteur à connecteur Applications verticales, perpendiculaires et coplanaires Contacts : Jusqu'à 180 E/S Hauteur de la pile : 5,00 mm - 25,00 mm

---

Ceci est une traduction automatique  (voir l’original en anglais)
