Appareil de contrôle tenu dans la main d'aspérité pour les surfaces externes et les cannelures

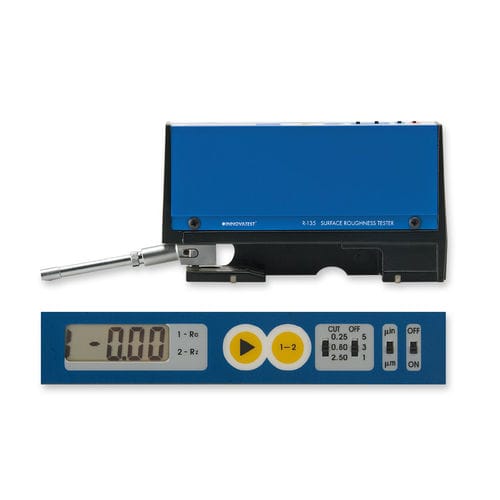

Les dispositifs R-130 et R-135 sont les mesures de rugosité bon marché et facilement portatives pour les inspections extérieures.
Pendant la procédure de mesure le capteur se déplace linéairement sur la longueur transversale. La sonde se déplace en conséquence au profil sur la longueur de traversée. Ces mouvements sont convertis en signaux électriques qui sont amplifiés, filtrés et convertis en signaux numériques par un convertisseur d'A/D. Ces signaux sont alors raffinés dans le processeur central comme teneurs en Ra et en Rz et affichés sur l'écran.
Caractéristiques et équipement
Sonde tournante pour mesurer dans 3 directions différentes
Des paramètres de Ra et de Rz peuvent être montrés après chaque mesure
Imprimante et support portatifs comme accessoire
Coupure : 0.25mm/0.8mm/2.5mm (longueur d'onde de coupure)
Coupure de nombre réglable à 1-3-5 fois (à 0,8 et à 2.5mm)
Filtre : NORME ANSI 2RC
Principal de mesure : piézoélectrique
Diamant de sonde : 90o/rayon d'astuce de 10 microns et de 5 microns (norme)
Logement en aluminium robuste
Connexion RS232 (R-135) pour des données de transmission à une imprimante spécifique ou à un ordinateur
Option : câble
Force de cheminement maximum : 1500mp/15.0mN
Alimentation d'énergie : batterie 9V (alcaline)
Capacité de batterie : jusqu'à 3000 mesures
Application
Détecte la rugosité des surfaces dures, aussi bien qu'à l'intérieur des trous, des ouvertures et des cannelures
Par exemple à : Laboratoires, salles de mesure, ateliers, équipements d'ingénierie, et beaucoup plus
---
