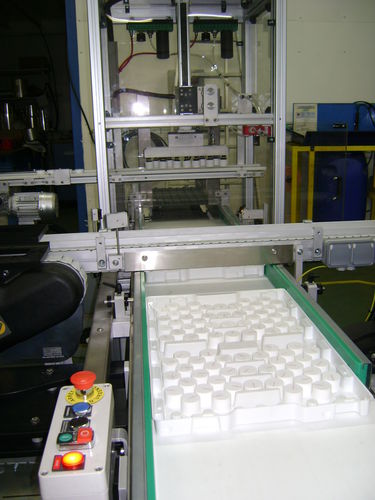

Manipulateur pour pick and place

électriquede bouchonspour l'industrie de l'emballage

Ce module prélève les capots dans des barquettes thermoformées et les dépose sur un convoyeur, outillages de format SMED disponibles. Le manipulateur de capsules est une solution permettant de prélever les capsules sur des barquettes thermoformées afin de les transférer sur un convoyeur. Lopérateur dépose les barquettes des capsules et la prise s'effectue par ventouses. À chaque prise de capsules, le convoyeur de barquettes avance d'un pas pour préparer la prise suivante. La barquette vide est ensuite évacuée à l'extrémité du convoyeur où un système d'empilage permet un stockage vertical à l'arrière de la machine. Caractéristiques techniques • Châssis profile aluminium, partie basse en tôle peinte, partie haute en polycarbonate MAKRO-LON avec portes • Convoyeur à bande d'smenée des barquettes et motoréducteur avec embrayage frein • Système pneumatique de prise et dépose des capsules, prise par ventouses et pompe à vide PIAB • Rampe de prise capsules par ventouses en montage SM ED • Système de stockage des barquettes vides: empilage des barquettes par vérin, unité de guidage et compteur • Coffret électrique incorporé dans le bâti du manipulateur • Afficheur et automate marque OMRON • Pupitre de contrôle avec boutons marche / arrêt et action de réarmement, poussoir arrêt d'urgence • Alimentation électrique: 400 V tri, 50 Hz • Puissance absoroée: 2 kW • Alimentation pneumatique: 5 à 6 bars • Cadence: 6 cycles par minute
