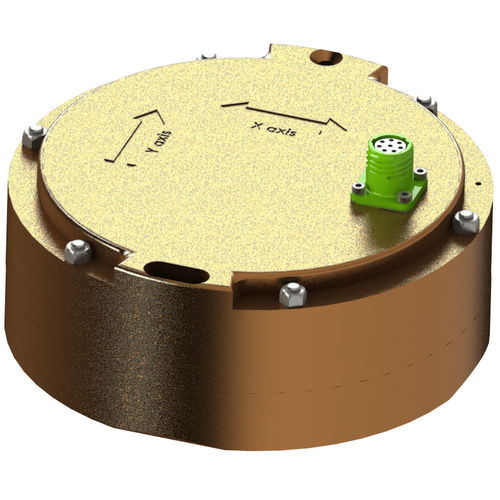

Inclinomètre 2 axes ES291D41

numériqueMEMSdurci

- Mesure de l'inclinaison sur deux axes, par rapport à l'horizon, jusqu'à ±45° - Mesure de la rotation sur un seul axe, sur une surface verticale, jusqu'à ±180° - Protocoles Modbus ou CANopen - Connexion PROFIBUS (en option) - précis, robuste et peu coûteux Les transducteurs de la série ES291 intègrent un capteur MEMS en silicium monocristallin pour mesurer l'inclinaison (avec référence verticale absolue) ainsi que l'accélération sur les axes X et Y. Les capteurs MEMS peuvent mesurer des accélérations statiques et dynamiques. Ils peuvent donc également être utilisés pour mesurer des inclinaisons qui sont typiquement des accélérations statiques. Les capteurs MEMS mesurent l'accélération et l'inclinaison au moyen d'un condensateur différentiel dont les parties se déplacent lorsqu'une différence d'accélération et d'inclinaison est appliquée. Les capteurs MEMS sont extrêmement robustes et peuvent résister aux chocs et aux vibrations. Ils présentent également l'avantage d'être miniaturisés et d'avoir un bon rapport qualité-prix. La série ES291 permet de mesurer, avec précision et haute résolution, les accélérations et les inclinaisons sur les axes X et Y, avec une référence verticale absolue. Lorsque les axes de mesure X et Y sont parallèles à l'horizon, le capteur MEMS a la plus grande sensibilité à l'inclinaison car la fonction de travail est sinusoïdale : Tangage (degrés)= sin (accélération/1g). Lorsque les axes de mesure X et Y sont orthogonaux à l'horizon, le capteur MEMS a la plus faible sensibilité à l'inclinaison car la fonction de travail est co-sinusoïdale : Roulis (degrés)= cosinus (accélération/1g).
