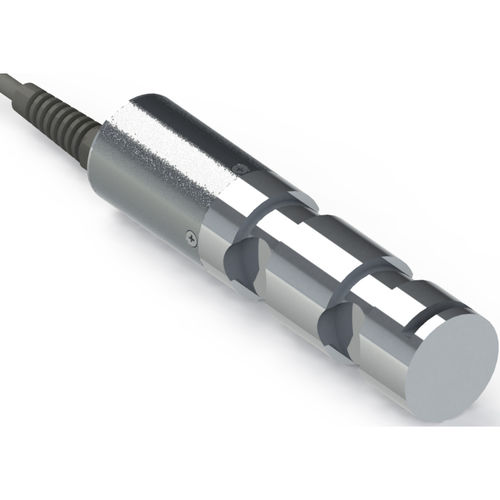

Capteur de force en traction compression MD5005S

type poutrepar jauge de contraintenumérique

Les capteurs à broche sont utilisés pour mesurer le poids appliqué dans la partie centrale du capteur (zone G) par rapport aux deux extrémités des capteurs (zone E). Le corps du capteur est réalisé avec une surface cylindrique rectifiée pour permettre l'installation du train de roulement dans la partie centrale. Cela garantit que les transducteurs sont liés aux deux extrémités, en maintenant l'axe de mesure correctement orienté sur l'axe de la force qui doit être mesurée. Ces capteurs sont conçus pour une utilisation industrielle et des environnements difficiles, où la sécurité est fondamentale. Le facteur de sécurité varie selon le modèle et peut atteindre 200% contre les surcharges mécaniques, pour des charges statiques ou presque statiques. Les capteurs sont conçus grâce à l'analyse FEA, afin d'obtenir la meilleure géométrie de fonctionnement. Le corps du capteur peut être réalisé en acier à haute résistance ou en acier inoxydable 17-4 PH, selon les besoins du client et de l'application. Il existe différentes versions de capteurs : Version S (standard) : production standard Version L (longue) : réalisée selon les demandes des clients Les transducteurs MD ont une sensibilité typique de 1 mV/V et sont disponibles avec une électronique intégrée, avec une sortie analogique ou numérique.
