Guide pour tapis de convoyeur A series

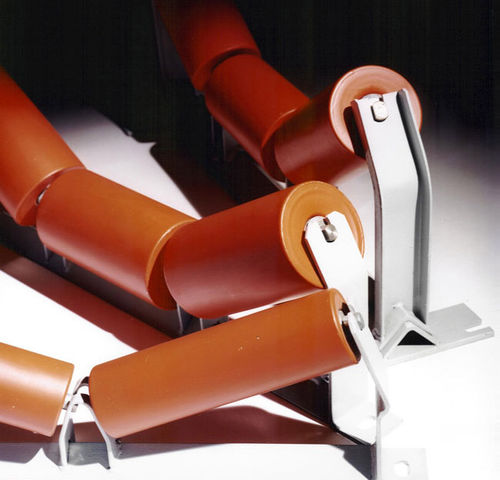

Les schémas illustrent des configurations de stations porteuses fixes comportant des rouleaux normaux ou amortisseurs, Fig.1, et des stations suspendues "guirlandes", Fig.2. Les stations porteuses à trois rouleaux sont conçues de façon standard pour les bandes à un seul sens de marche et leurs rouleaux latéraux sont, de ce fait, légèrement inclinés vers l'avant de 2°. Il en résulte un effet d'autocentrage qui aide la bande à ne pas dévier. Pour les bandes à deux sens de marche, il faut utiliser la version R qui ne présente pas cette inclinaison de 2°.
