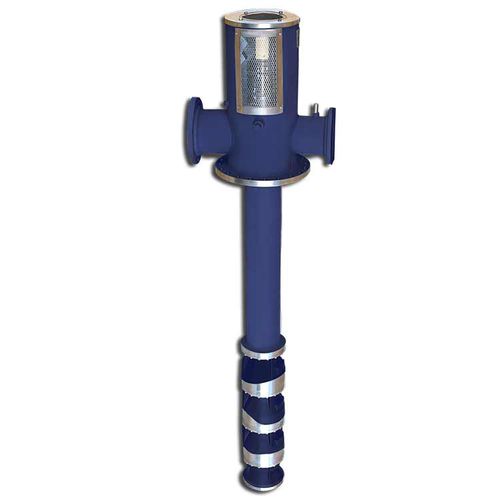

Pompe centrifuge HQ

à eaupour produits chimiquesélectrique

Les pompes multicellulaires à circulation verticale HQ se composent d'une cuve suspendue à une colonne de refoulement à partir d'une plaque de base au niveau du sol de montage. La longueur de la colonne est déterminée par l'application. Vue d'ensemble CARACTÉRISTIQUES Pompes fabriquées à l'aide de procédures de soudage ASME Section IX et de soudeurs qualifiés, les soudures étant estampillées pour le contrôle de la qualité Tous les ajustements de feuillure métal sur métal sont scellés par des joints toriques Courbe de capacité de charge en augmentation continue du débit maximum à l'arrêt Courbe de puissance sans surcharge du débit le plus efficace au débit maximum CARACTÉRISTIQUES DE CONCEPTION Construction API 610 dernière édition disponible (type VS1) L'espace libre pour la dépose du moteur est minimisé par l'utilisation d'un accouplement vertical à arbre plein Construction intégrale de l'entretoise de palier avec un espacement maximum de 5 pieds entre les paliers MATÉRIAUX DE CONSTRUCTION Cuvettes en fonte Roues en bronze d'aluminium arbre en acier inoxydable 416 Surfaces d'usure en fonte intégrale avec bagues d'usure optionnelles en bronze ou en acier inoxydable Matériaux optionnels disponibles sur demande Colonnes : Tube en acier au carbone - fileté ou à brides Arbre de ligne en acier au carbone AISI - 1045 ou en acier inoxydable 416. Matériaux optionnels disponibles sur demande Tête de décharge : Fonte avec brides 125# ANSI FF Acier fabriqué avec des brides ANSI 150# ou 300# (en option) Tête de décharge fabriquée sur mesure pour répondre à vos critères Matériau du palier : Bronze en standard Autres matériaux et configurations disponibles
