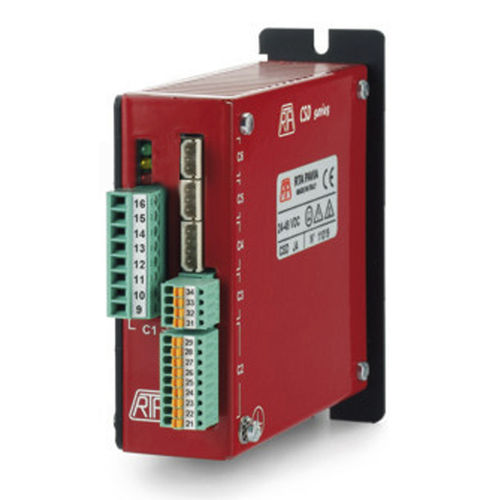

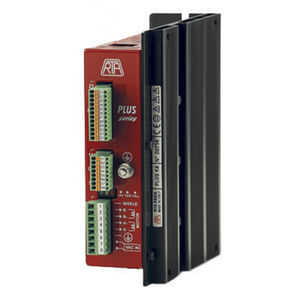

Commande de moteur pas à pas CSD J4

contrôleur de mouvementCC

► Série de variateurs de vitesse bipolaires ministep avec un contrôleur de mouvement programmable intégré qui peut être utilisé : - pour l'interfaçage, via la ligne série RS485, avec un système de contrôle central - comme unité indépendante. ► Présence d'une entrée analogique dédiée pour le réglage de la vitesse cible du moteur. ► Cible : applications à faible consommation d'énergie nécessitant un contrôleur de mouvement programmable avec des moteurs de petite taille. ► Fonction micropas jusqu'à 4.000 pas/tour. ► Réglage de la vitesse cible du moteur échantillonnée au début de la séquence de mouvement (avant que le moteur ne commence à tourner). ► Contrôleur de mouvement programmable permettant de connecter jusqu'à 48 variateurs sur une seule ligne série. ► Aucun ventilateur externe n'est nécessaire : idéal pour un montage à l'intérieur d'une armoire électrique métallique et pour les applications autonomes. CONTRÔLEUR DE MOUVEMENT PROGRAMMABLE ► Communication par ligne série RS485 ; jusqu'à 48 variateurs peuvent être connectés sur une seule ligne série. Une instruction peut être diffusée à tous les variateurs. ► Différents types d'instructions disponibles, comme par exemple : course indexée avec rampe, course libre avec rampe, course indexée sans rampe, course avec distance de freinage programmable, recherche zéro. L'espace peut être programmé en mode relatif ou absolu (linéaire ou circulaire). ► Nombre de pas pour la rampe indexée jusqu'à ± 8.338.607 en mode relatif ou absolu, vitesse de 1 à 24.000 Hz en résolution standard et de 1 à 48.000 Hz en haute résolution, temps de rampe de 16 à 1440 msec. ► Disponibilité d'instructions pour développer des programmes de mouvement comme, par exemple : saut conditionnel, temporisation, blocage et récupération de programme, gestion des E/S, boucle FOR NEXT.
