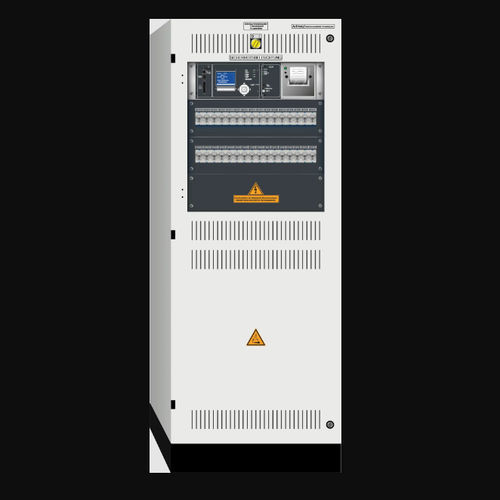

Le MDC est un dérivé de la série multiControl plus et possède les caractéristiques d'un système d'alimentation centrale sans limitation de puissance (CPS) selon EN 50171 ou DIN VDE 0100-718 et DIN EN 50172.
La structure électronique repose sur les composants de la multiControl plus, comme le calculateur d'éclairage de secours de type NLSR avec interface web intégrée, y compris le logiciel de visualisation et une mémoire de 5 ans pour les résultats des tests et les paramètres de fonctionnement, les unités de charge de type LDM25, au moins un module d'interface de relais de type IO ainsi que les modules RS pour la commutation des groupes de contacteurs raccordés, qui peuvent être programmés au choix en éclairage permanent (DS) ou en éclairage de veille (BS).
Jusqu'à 6 ordres de commutation (ds) ou boucles de courant de repos (mb) peuvent être attribués à chaque groupe de contacteurs (DS/BS) via les modules d'interrogation d'interrupteurs de type SAM24 et les modules de surveillance de réseau de type MC-LM raccordés au MultiBus RS485. En outre, des tableaux de signalisation de type MCT peuvent être raccordés.
Les groupes de contacteurs permettent d'alimenter en tension les disjoncteurs automatiques (tous courants) ou les éléments fusibles (NEOZED D01/D02) raccordés pour la protection des circuits électriques finaux en mode secteur et batterie (230 VAC/216 VDC). Le MDC possède un système de surveillance du courant total à auto-étalonnage qui évalue et signale les écarts en pourcentage (5% ; 10% ; 20% et 50%) du courant de décharge de la batterie.
Jusqu'à 32 sous-stations MDC peuvent être reliées à une station principale MDC au moyen d'une connexion réseau Ethernet.
