Disjoncteur magnétique RCBOs

pour surchargede puissanceà courant résiduel

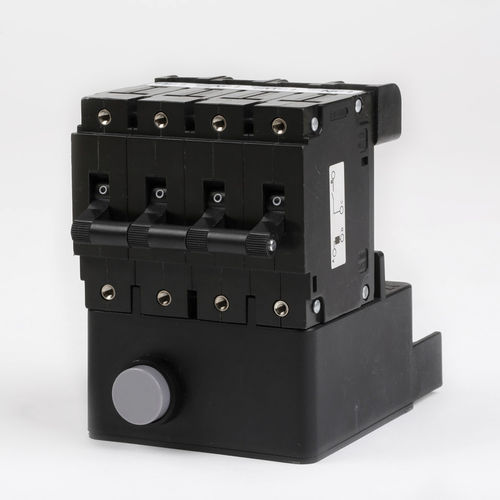

Rowe Hankins Ltd. Les produits de surcharge des disjoncteurs résiduels (RCBO) ont deux fonctions principales : Premièrement, ils aident à mesurer le courant résiduel alternatif ; Deuxièmement, ils se déclenchent lorsqu'ils détectent un défaut. Les RCBO sont disponibles en configurations à 2 et 4 pôles - plus précisément, la série 373 à 2 pôles et la série 368 à 4 pôles. De plus, ces versions à 2 et 4 pôles sont disponibles avec des MCB allant jusqu'à 50 ampères et différents niveaux de déclenchement du courant résiduel. Aperçu détaillé des MCBs Le circuit utilise un transformateur de courant pour mesurer le déséquilibre du courant alternatif. Le signal est amplifié, redressé puis transmis à un circuit RCBO à temporisation. Si le signal est présent après le délai, un interrupteur à semi-conducteurs active la bobine de déclenchement du disjoncteur d'alimentation. Des options pour une caractéristique de déclenchement à temps fixe ou à temps inverse peuvent être spécifiées. Les courants de déclenchement peuvent être spécifiés pour un réglage en usine à des niveaux compris entre 5 et 300mA (des niveaux de déclenchement jusqu'à 2A sont possibles sur une série à 4 pôles). Une unité avec un niveau de déclenchement de 5mA est spécifiquement adaptée au marché américain pour répondre aux exigences du 'National Electrical Code NFPA 70'. Une large gamme de RCBO à retardement peut être spécifiée et réglée pendant la fabrication. L'alimentation du circuit du détecteur est dérivée de l'alimentation CA. Un signal de test peut être injecté à travers le transformateur de courant à partir d'un bouton de test pour confirmer le bon fonctionnement. Caractéristiques : Notre gamme de RCBO utilise le courant résiduel AC, les niveaux de déclenchement sont généralement compris entre 30mA, 100mA et 300mA.
