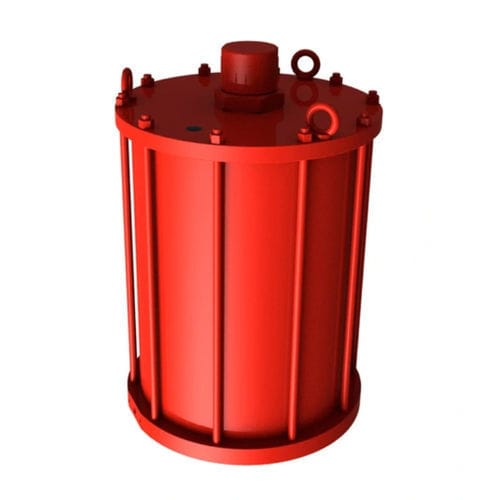

Actionneur de vanne pneumatique CQ

hydrauliquetype quart de tourà piston

La gamme CQ propose un actionneur innovant au design entièrement concentrique et équilibré pour les vannes quart de tour. Ce modèle comprend un mécanisme hélicoïdal qui transforme le mouvement linéaire du piston en une rotation quart de tour de la tige de la vanne. Les actionneurs CQ offrent un couple de sortie plus élevé que les modèles scotch yoke généralement utilisés dans l'actionnement des vannes quart de tour. Cette gamme est donc parfaitement adaptée aux installations dans des espaces confinés. De plus, le design unique de la tige hélicoïdale de Rotork offre une efficacité accrue par rapport à l'engrenage hélicoïdal utilisé par d'autres fabricants d'actionneurs de vannes. Dans la version standard, le profil du couple de sortie CQ, comme celui d'un actionneur scotch yoke, est conçu pour égaler le profil de couple qu'on retrouve généralement avec les vannes quart de tour les plus utilisées. Cependant, le design CQ est unique en ce sens que le profil du couple peut être conçu sur mesure et fabriqué de manière à satisfaire des exigences de couple particulières. D'après notre expérience, le CQ convient aux applications exigeant un actionnement pneumatique avec un couple inférieur à 150 000 Nm. Cependant, nous fabriquons également des actionneurs CQ avec des couples plus élevés et/ou une commande hydraulique. Veuillez contacter Rotork pour en savoir plus sur ces applications. Carter résistant aux intempéries et adapté aux environnements difficiles Applications: SIL3, intégrité fonctionnelle, sécurité, espace limité Commande pneumatique, simple et double effet
