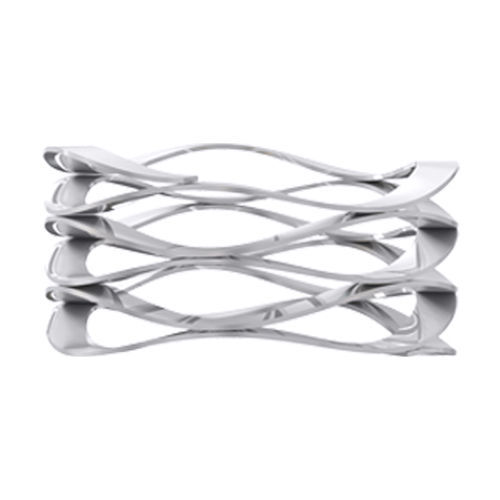

Ressort de compression MWR-12 A

à fil platonduléen acier

Pilote et fonctionne dans le diamètre du alésage Dh mm 12,000 mm Tolérance du diamètre de l’arbre Ds 8,500 mm Section S 1,100 mm Épaisseur T 0,300 mm Hauteur libre Fh 4,340 mm Nombre d’ondulations 2,500 Nombre de tours 3,000 Hauteur de travail WH 1,980 mm Flexibilité du ressort (Réf) 25,400 N/mm Matériaux Acier au carbone (SAE 1060-1090) Matériaux de qualité spéciale Acier inoxydable AISI 302 Acier inoxydable AISI 316 Acier inoxydable (17-7 PH/C) Finitions ***Pour les anneaux plaqués, ajouter 0,05 mm (0,002 po) à l’épaisseur maximale indiquée. Huile - Huile sur acier, Acier au carbone SPP - Passivé, Acier inoxydable Dégraissé à la vapeur et nettoyé par ultrasons (acier inox.), Acier inoxydable ETM - Ébavuré par vibration, Acier inoxydable
