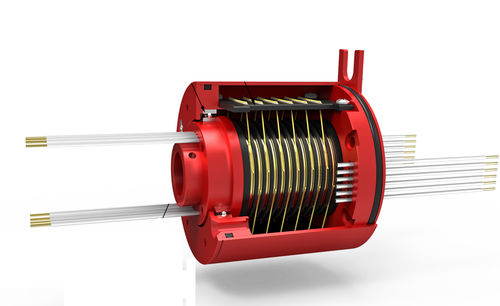

Collecteur tournant à capsule SR015

en aluminium anodisé

La bague collectrice SR015 est une unité polyvalente. Adapté aux applications de signal ou de faible puissance, ce collecteur comporte plusieurs brosses métalliques en alliage d'or avec des anneaux d'or compatibles. La bague collectrice est dotée d'un alésage traversant pour le montage d'un arbre concentrique ou pour le passage de conduites de fluide ou de gaz. Ce collecteur est doté d'un arbre et d'un boîtier en aluminium anodisé, d'une vitesse de rotation maximale de 600 tr/min, de fils conducteurs de calibre 22 AWG, de roulements de précision et d'un indice de protection IP 54. Résistance à l'isolation : >200MΩ à 500 VDC. Hipot : 500 VAC pendant 15 secondes (toutes combinaisons). Bruit électrique : Moins de 100 mΩ en crête à 5 tr/min. Nombre de bagues différent de celui indiqué. Modifications du montage de l'arbre selon les besoins du client. Brides de stator et de rotor en option. Capacité de courant et de tension plus élevée par anneau. Modification interne selon les besoins du client. Type et longueur des fils selon les besoins du client.
