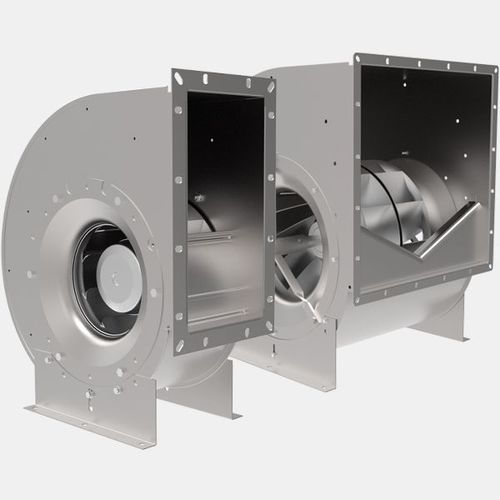

Ventilateur IP44 E/DHA

centrifugeà moteur électriqueen acier

Propriétés - débits jusqu'à 28 000 m³/h - taille : 225 - 560 mm (diamètre de la roue) - moteur asynchrone à rotor externe - roues courbées vers l'arrière - les pieds peuvent être décalés de 90 - classe de protection IP54 - classe thermique F - câble de connexion sur le côté - protection du moteur par contacts thermiques - vitesse variable par auto transformateur Boîtier Les boîtiers sont fabriqués en tôle d'acier galvanisée. Les parties latérales et la plaque de guidage en forme de spirale sont reliées par des rivets. Les panneaux latéraux comportent des trous pour la fixation des pieds, qui peuvent être orientés à 90°. jusqu'à la taille 400 boîtier en forme de spirale à partir de la taille 450 boîtier de forme rectangulaire modèle - EHA modèle à entrée unique (E) modèle - DHA modèle à double entrée (D) Roues Les roues en aluminium courbées vers l'arrière sont montées directement sur les rotors des moteurs à rotor externe et sont équilibrées dynamiquement sur deux niveaux avec le rotor selon le niveau de qualité G 2,5 / G 6,3 conformément à la norme DIN ISO 21940-11. Raccordement électrique Les moteurs sont équipés d'un câble de sortie. Le raccordement électrique s'effectue par l'intermédiaire d'une boîte à bornes IP44 fournie en vrac.
