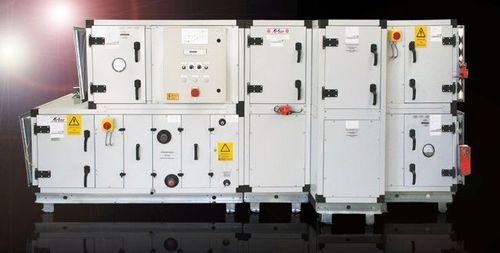

Centrale de traitement d'air pour grands volumes d'air Airbox S60

Les unités S60 ont un cadre composé de profilés laminés en acier galvanisé et de raccords d'angle en aluminium moulé sous pression ou en plastique renforcé de fibre de verre. Les raccords d'angle en aluminium moulé sous pression peuvent être fournis avec ou sans filetage M20 afin de permettre la fixation de pattes de grue, par exemple. Les profilés du cadre et les connecteurs en aluminium moulé sous pression sont scellés les uns aux autres par des joints en EPDM. Les panneaux de l'enveloppe sont une construction à double paroi d'une épaisseur de 60 mm. Dans la version de base, la tôle d'acier galvanisée de 1,0 mm d'épaisseur est utilisée pour les tôles intérieures et extérieures. Les caissons S60 sont également disponibles avec un revêtement en plastique (standard RAL 7035), en V2A 1.4301 ou avec un revêtement en aluminium AlMg3. La laine de roche utilisée comme isolant thermique et acoustique est ininflammable et est partiellement collée sur le panneau à double paroi. Les panneaux sont vissés de l'extérieur sur le profilé de l'ossature creuse. Les raccords entre les composants de l'enveloppe sont configurés de manière à ce que l'intérieur soit lisse. Les appareils S60 répondent aux exigences d'hygiène de la norme VDI 6022. Cadre de base Les appareils jusqu'à la taille 13Q peuvent être équipés d'un cadre de base plié en tôle d'acier galvanisé de 3 mm d'épaisseur. Pour les tailles supérieures, des cadres de base en acier soudé et apprêté ainsi que des cadres de base en acier soudé et galvanisé à l'épreuve des intempéries sont également disponibles. Raccordement des panneaux Les panneaux sont vissés de l'extérieur sur le profilé de raccordement. Afin d'assurer un bon aspect visuel, les vis sur les côtés extérieurs du boîtier sont dissimulées. Une bande d'étanchéité est collée entre les panneaux et le profilé.
