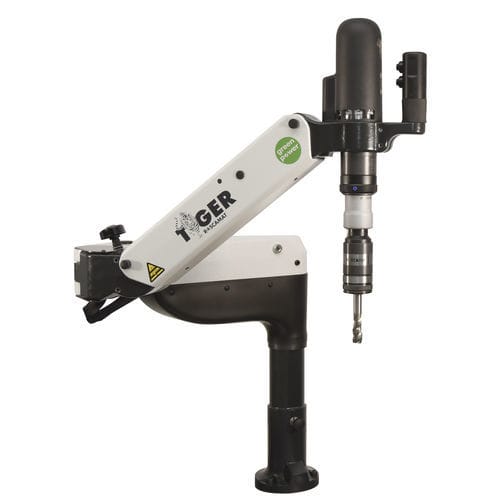

La machine se compose d'un bras radial relié à un bras pendulaire, fonctionnant au moyen d'un amortisseur pneumatique. La base (1) de la machine peut être fixée à une table ou à un établi grâce à trois trous M8 (120º). Il est également possible d'utiliser une bride.
La vitesse du moteur est réglée au moyen du variateur se trouvant dans le boîtier électrique. La vitesse de rotation, la lubrification automatique en option et le contrôle de profondeur se règlent à l'aide des boutons situés sur le bras radial. La vitesse est donc réglable pour chaque filetage.
La machine est équipée d'un moteur monophasé haute fréquence (220 ou 110 V), qui peut s'adapter aux 7 modules réducteurs différents pour changer de vitesse rapidement. La vitesse peut ainsi être adaptée à chaque filetage.
Vérin
Il permet de travailler à différentes hauteurs, augmentant ainsi la zone de travail de 130 mm.
Moteur haute fréquence. Puissance 0,55 kW monophasé (220 V ou 110 V). Tension appliquée au moteur : 200-240 V. 50/50Hz. Vitesse minimum : 90 tr/min - Vitesse maximum : 2100 tr/min
La taraudeuse Roscamat TIGER-VH - (Verticale et horizontale, 4 x 90º) comporte une tête articulée manuelle qui permet de placer le moteur dans quatre positions à 90° et de tarauder verticalement et horizontalement.
Zone de travail
Roscamat tiger : rayon 1020 mm / hauteur 535 (660) mm
Roscamat tiger VH: rayon 1160 mm / hauteur 535 (660) mm
