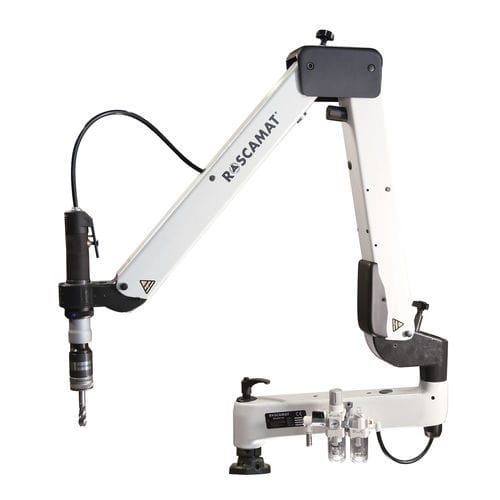

Machine à tarauder pneumatique ROSCAMAT 500

à bras articuléverticalehorizontale

On peut considérer l'utilité de la machine R-500 comme étant identique à celle de la R-400, avec l'avantage d'offrir une plage de travail plus importante grâce à un bras supplémentaire et les 2 autres bras plus longs. La machine est formée basiquement par les pièces suivantes: Bras radial , articulation, bras pendulaire et support du moteur. Le moteur pneumatique est accouplé à cette dernière. La machine reste fixée par la base, avec trois vis M8, à une table ou établi d'atelier. Elle peut également être fixée par une simple bride de fixation. Le bras radial et le bras pendulaire pivotent autour d'eux-mêmes sur 360º. Ce dernier bascule en garantissant toujours la perpendicularité par rapport au plan de réference de la base. La machine est munie d'un ensemble de conditionnement d'air (filtre + régulateur + lubricateur) pour le correct fonctionnement du moteur. Au dit moteur on accouple le système modulaire, qui consiste en une série de 7 modules (réducteurs) à changement rapide. Comme resultat, on dispose de 7 vitesses de sortie (90, 170, 300, 550, 750, 1050, 2100 r.p.m.), ce qui permet d'adapter la vitesse du taraud à chaque type de filet. Au moyen du volant de réglage on peut équilibrer le bras à bascule et le situer dans la position appropriée pour l'opérateur. On incorpore au système modulaire les porte-tarauds à changement rapide, avec ou sans embrayage de sécurité en fonction du travail à réaliser (trous borgnes ou débouchants). Capacité du taraudage de M2 jusqu'à M24 (M27). La machine Roscamat 500 peut être fournie avec une tête articulée (C-26N). Celle-ci se place manuellement dans quatre positions à 90°.
