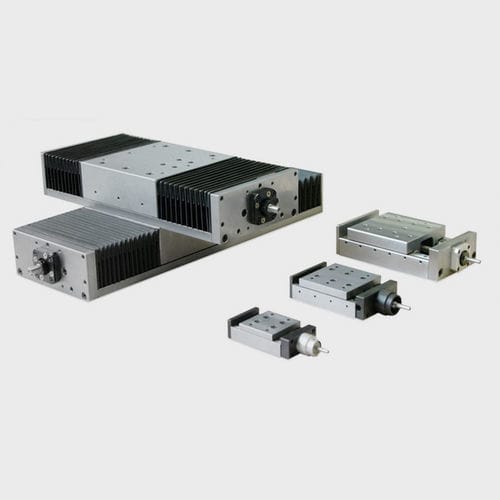

Table de guidage à vis TV series

motoriséemécaniquede précision

Tables linéaires de précision, type modulaire pour montage sur X, Y, Z et sur plusieurs axes. Entraînement motorisé avec contrôle CNC, mouvement sur rails à rouleaux croisés et vis à billes. Rigidité et capacité de charge considérables. Les tables de la série TV sont utilisées pour la réalisation de systèmes de positionnement, pour un usage général dans l'automatisation industrielle et pour des opérations mécaniques légères industrielle et pour des opérations mécaniques légères. Les charges admissibles indiquées dans les tableaux doivent être considérées comme des valeurs théoriques maximales aussi bien pour le système de rails que pour la charge de poussée sur la vis d'entraînement. Pour une utilisation correcte des tableaux en ce qui concerne la précision, la rigidité, la durée de vie et la sécurité du système, il est nécessaire de considérer les coefficients de sécurité appropriés. A cet effet, voir les tableaux et les méthodes de calcul dans les chapitres spécifiques des catalogues ROSA SISTEMI pour les rails et les vis d'entraînement Bien que la vitesse maximale admissible pour les tables soit de 40-50 m/min, ces valeurs ne seront jamais atteintes compte tenu de la faible course des tables, des accélérations nécessaires et du pas réduit des vis à billes. Du point de vue de la vitesse, la limitation est donnée par la vis à billes, dont on déduit les valeurs admissibles. Vitesse de rotation maximale de la vis à billes (n) 2400 n/min Pas de la vis (p) en mm Les vis à billes et les rails ont été correctement lubrifiés lors de l'assemblage, c'est à dire qu'il n'y a pas eu d'erreur les vis à billes et les rails ont été correctement lubrifiés lors du montage, c'est-à-dire que de l'huile a été utilisée pour les rails et de la graisse pour les vis à billes. Cependant, les conditions de lubrification du système doivent être vérifiées de temps en temps et, si nécessaire, les conditions initiales doivent être rétablies. Les tables TV2/TV3 permettent l'installation de systèmes de lubrification à l'huile centralisée de lubrification à l'huile. Les tableaux sont fournis avec la documentation spécifique sur les lubrifiants recommandés.
