Système de serrage manuel ROL4 HYD series

hydrauliquede sécuritéautomatique

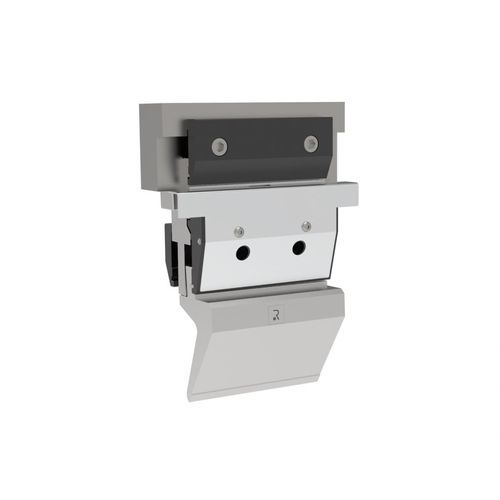

Système rapide supérieur hydraulique avec bride frontale pour outils type R1, longueur 150 mm. Charge maximale 1000 kN/m ROL4 est un système de bridage rapide qui garantit un serrage très puissant et est particulièrement adapté pour rappeler en butée et fixer des outils avec un poids important mais pas uniquement. Le ROL4 est proposé à la fois en version manuelle et en version hydraulique. Il y a toujours une bride postérieure pour monter le poinçon en mode inversé. Le carter frontal monté directement sur le support, en plus de rendre le système esthétiquement agréable, a également pour fonction de protéger les connexions entre un intermédiaire et l'autre. Cette protection évite toute collision accidentelle et préserve les composants. Les caractéristiques les plus évidentes du ROL4 sont: fiabilité, robustesse et sécurité. Grâce à sa cale conique, le ROL4 offre la possibilité de compenser les déformations structurelles normales de la presse plieuse. Une fente centrale vous permet de dévisser la vis d'étanchéité de la cale conique. Son mouvement vers la droite ou vers la gauche détermine une hauteur différente de l'intermédiaire. SYSTÈME SUPÉRIEUR Le système ROL4 est compatible avec toutes les presses plieuses avec accroche de type Amada-Promecam. Aucune modification d'outil n'est nécessaire. DOUBLE BRIDAGE Le double bridage du système garantit une flexibilité maximale en termes d'utilisation. CHANGEMENT D'OUTIL La bride frontale et celle postérieure permettent le changement horizontal de l'outil. ALIGNEMENT AUTOMATIQUE Tous ces systèmes rapides garantissent l'alignement automatique des poinçons avec le rappel en butée sur l'intermédiaire.
