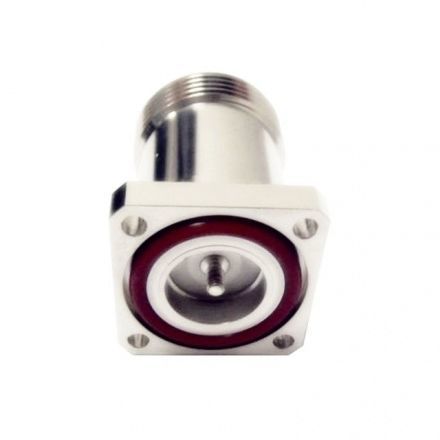

Connecteur RF
DINcoaxialfemelle

connecteur RF
connecteur RF
connecteur RF
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
RF
Format
DIN, coaxial
Type de connexion
femelle
Matériau
en laiton
Applications produit
pour filetage extérieur
Indice de protection
IP67
Autres caractéristiques
étanche
Impédance

50 Ohm

Tension

2 500 V, 4 000 V

Pas

7 mm
(0,276 in)

Température de fonctionnement

Max: 165 °C
(329 °F)

Min: -65 °C
(-85 °F)

Description

- Peut se terminer par un câble coaxial ou un terminal ; - Peut être de type mâle ou femelle, en polarité standard, avec une impédance de 50 ohms ; - Le corps peut être droit ou à angle droit ; - La méthode de montage peut être par enfoncement, par cloison, par panneau à 4 trous ou sans montage ; - Les méthodes de fixation comprennent le serrage/soudage, le sertissage/soudage, le remplacement sur site ou le soudage. Les connecteurs DIN 7-16 correspondent aux dimensions métriques de l'interface du connecteur : ces connecteurs coaxiaux RF sont très robustes, extrêmement stables et étanches, avec une fréquence maximale de 7,5 GHz ; ce connecteur coaxial mâle 7-16 DIN avec bride à 4 trous a une interface de type terminal à broche et une impédance de 50 ohms, la méthode de fixation utilise une broche filetée de blindage/contact, son corps droit est en laiton avec un placage d'alliage ternaire.

---
