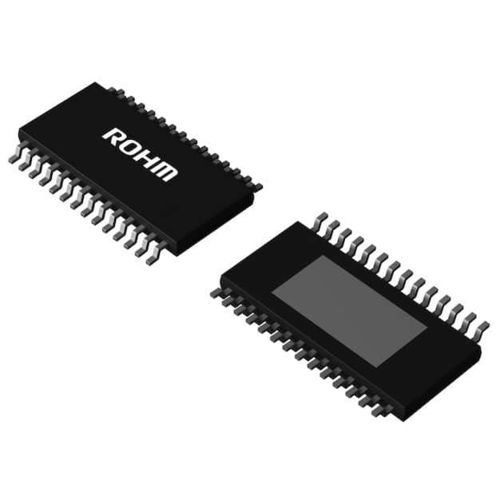

Commande de moteur pont en H BD62210AEFV

pour moteur DC

BD62210AEFV est un pilote de moteur intégré à pont en H à 2 canaux pour 2 moteurs à balais DC ou 1 moteur pas à pas. Ce pilote peut faciliter une faible consommation d'énergie par un contrôle direct PWM ou PWM à courant constant. Il y a des circuits de protection intégrés dans ce CI. Il est possible de sortir un signal de détection anormal pour Wired-OR qui notifie chaque opération du circuit de protection, ce qui contribue à établir une haute fiabilité. Entrée d'alimentation unique (tension nominale de 36V) Courant de sortie nominal (crête) : 1.0A (1,5A) Sortie DMOS à faible résistance à l'état passant : marche avant, marche arrière, freinage, ouverture Fonction d'économie d'énergie Commande PWM externe Contrôle PWM à courant constant (fonction de limitation du courant) Fonction intégrée de suppression du bruit de crête (un filtre de bruit externe n'est pas nécessaire) Pilote pour 2 moteurs à balais DC Pilote pour 1 moteur pas à pas FULL STEP, HALF STEP (pilotage du moteur pas à pas) commande µSTEP par DAC externe (commande du moteur pas à pas) Résistance d'abaissement de l'entrée logique intégrée Circuit de prévention de la conduction croisée Signal de détection de sortie pendant les états anormaux (Wired-OR) Circuit d'arrêt thermique (TSD) Circuit de protection contre les surintensités (OCP) Circuit de verrouillage en cas de sous-tension (UVLO) Circuit de verrouillage en cas de surtension (OVLO) Prévention de l'alimentation fantôme (protège contre les dysfonctionnements lorsque l'alimentation est déconnectée) Protection contre les courts-circuits entre broches adjacentes Protection contre les montages inversés Microminiature, ultra-mince et à fort rayonnement thermique (type métal exposé) Boîtier HTSSOP-B28
