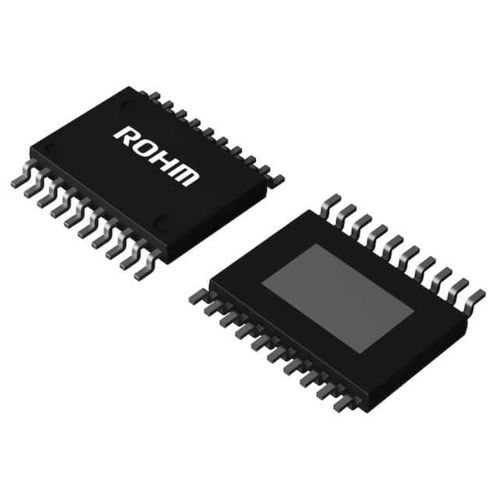

Commande de moteur pas à pas BD63610AEFV

CC

Le BD63610AEFV est un driver bipolaire à faible consommation qui est piloté par un courant PWM. La tension d'alimentation nominale du dispositif est de 36V, et le courant de sortie nominal est de 0,8A. Le mode de pilotage CLK-IN est adopté pour l'interface d'entrée, et le mode d'excitation correspond au mode FULL STEP, HALF STEP. En outre, l'alimentation peut être pilotée par un seul système, ce qui simplifie la conception. Courant de sortie nominal (DC) 0.8A Faible résistance d'enclenchement de la sortie DMOS Mode de pilotage CLK-IN PWM à courant constant (autre oscillation) Fonction intégrée d'annulation du bruit de pointe (un filtre de bruit externe est inutile) Fonctionnalité de pas complet, demi-pas Commutateur de mode d'excitation à synchronisation libre Fonction de commutation de rotation normale et de rotation inverse Fonction d'économie d'énergie Résistance d'abaissement de l'entrée logique intégrée Fonction de réinitialisation à la mise sous tension Circuit d'arrêt thermique (TSD) Circuit de protection contre les surintensités (OCP）) Circuit de verrouillage en cas de sous-tension (UVLO) Circuit de verrouillage en cas de surtension (OVLO) Prévention de l'alimentation fantôme (protège contre les dysfonctionnements lorsque l'alimentation est déconnectée) Boîtier microminiature, ultra-mince et à fort rayonnement thermique (type métal exposé)
