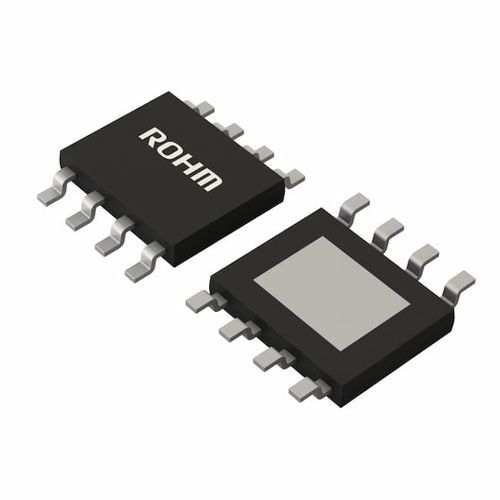

Commande de moteur pont en H BD62120AEFJ

pour moteur DC

Le BD62120AEFJ est un circuit de commande de moteur à pont en H à 1 canal intégré pour les moteurs à balais à courant continu. Ce pilote peut faciliter une faible consommation d'énergie par PWM direct. Il y a des circuits de protection intégrés dans ce CI. Chaque opération de circuit de protection contribue à établir une haute fiabilité. Entrée d'alimentation unique (tension nominale de 36V) Courant de sortie nominal (pic) 2.0A(3.0A) Sortie DMOS à faible résistance à l'enclenchement Avant, Arrière, Frein, Ouvert Pilote de commande PWM externe pour moteur à balais DC Résistance d'abaissement de l'entrée logique intégrée Circuit de prévention de la conduction croisée Circuit d'arrêt thermique (TSD) Circuit de protection contre les surintensités (OCP) Circuit de verrouillage en cas de sous-tension (UVLO) Circuit de verrouillage en cas de surtension (OVLO) Prévention de l'alimentation fantôme (protège contre les dysfonctionnements lorsque l'alimentation est déconnectée) Protection contre les courts-circuits entre broches adjacentes Protection contre les montages inversés Boîtier HTSOP-J8
