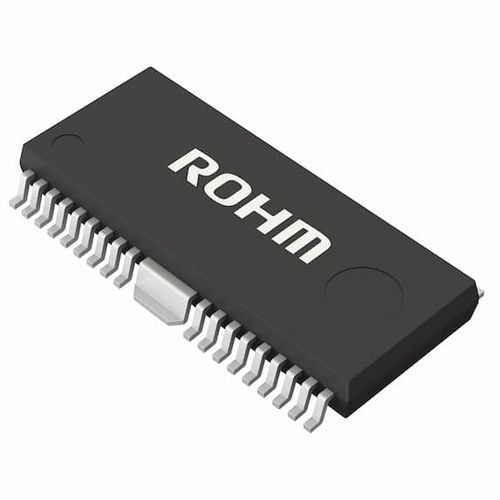

Commande de moteur pont en H BD63150AFM

pour moteur DC

Le BD63150AFM est un pilote de moteur à pont en H à canal intégré pour moteur à balais DC. Ce pilote peut faciliter la faible consommation d'énergie par un contrôle direct PWM ou PWM à courant constant. Il y a des circuits de protection intégrés dans ce CI. Il est possible de sortir un signal de détection anormal pour Wired-OR qui notifie chaque opération du circuit de protection, ce qui contribue à établir une haute fiabilité. Entrée d'alimentation unique (tension nominale de 50V) Courant de sortie nominal (crête) : 5.0A(6.0A) Sortie DMOS à faible résistance à l'enclenchement Avant, Arrière, Frein, Ouvert Fonction d'économie d'énergie Commande PWM externe Contrôle PWM à courant constant (fonction de limitation du courant) Fonction intégrée d'élimination du bruit de crête (un filtre de bruit externe n'est pas nécessaire) Pilote pour moteur à balais CC Résistance d'abaissement de l'entrée logique intégrée Circuit de prévention de la conduction croisée Signal de détection de sortie lors d'états anormaux (Wired-OR) Circuit d'arrêt thermique (TSD) Circuit de protection contre les surintensités (OCP) Circuit de verrouillage en cas de sous-tension (UVLO) Circuit de verrouillage en cas de surtension (OVLO) Prévention de l'alimentation fantôme (protège contre les dysfonctionnements lorsque l'alimentation est déconnectée) Boîtier HSOP-M36
