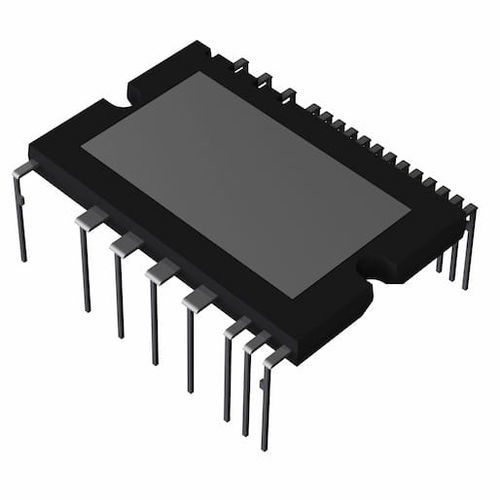

Module de puissance intelligent à IGBT BM63573S-VA

Le BM63573S-VA/-VC est un module de puissance intelligent composé de pilotes de grille, de diodes d'amorçage, d'IGBT et de diodes de roue d'inertie. onduleur DC/AC triphasé IGBT Low Side Open Emitter (émetteur ouvert) Diode d'amorçage intégrée Pilote de grille IGBT côté haut (HVIC) : Processus SOI (Silicium sur Isolant), circuit de commande, décalage de niveau de haute tension, limite de courant pour la diode Bootstrap, alimentation de contrôle verrouillée en cas de sous-tension (UVLO) Pilote de grille IGBT côté bas (LVIC) : Circuit de commande, protection contre les courants de court-circuit (SCP), verrouillage de l'alimentation de commande en cas de sous-tension (UVLO), sortie de température par signal analogique (VOT) Signal de défaut (LVIC) correspondant à SCP (IGBT côté bas), défaut UVLO Interface d'entrée 3,3V, ligne 5V Reconnu par UL : UL1557 Fichier E468261
