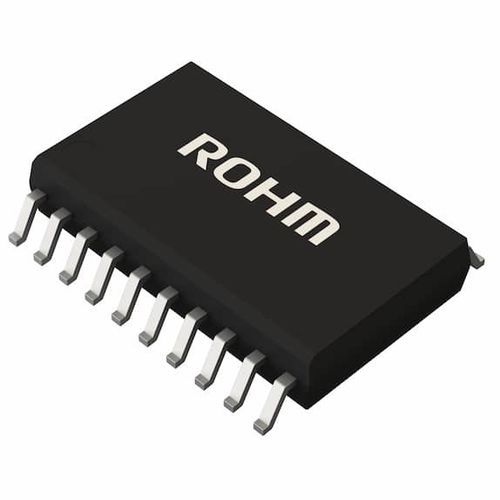

Module convertisseur DC/DC à PWM BM2P060LF-Z

circuit intégréà découpage

Le convertisseur DC/DC de type PWM pour AC/DC fournit un système optimal pour tous les produits qui incluent une prise électrique. Ce circuit intégré prend en charge l'alimentation isolée et permet de simplifier la conception de divers convertisseurs électriques à faible consommation d'énergie. Il réalise une grande flexibilité dans la conception de l'alimentation électrique en incorporant un MOSFET de commutation et avec une résistance de détection de courant externe. Ce circuit intégré peut réaliser une alimentation électrique à haut rendement car il dispose d'une fonction de protection contre les basses tensions CA et d'une fonction de décharge du condensateur X. Il opère une réduction de fréquence, un ajustement de la largeur d'enclenchement minimum et un fonctionnement en rafale à faible charge. Fonction de protection contre la basse tension AC (AC UVLO) Fonction de décharge du condensateur X Protection contre la basse tension de la broche VCC (VCC UVLO) Contrôle du mode courant de type PWM Fonction de réduction de fréquence Fonctionnement en rafale à faible charge Fonction de réglage de la tension d'éclatement Réglage de la largeur minimale d'enclenchement à charge légère Fonction de démarrage progressif Fonction de protection contre la surcharge de la broche FB (FB OLP) Fonction de protection contre les surintensités par cycle Fonction de compensation de détection de surintensité par détection de tension AC Fonction de verrouillage externe Protection dynamique contre les surintensités Fonction d'occultation du bord d'attaque
