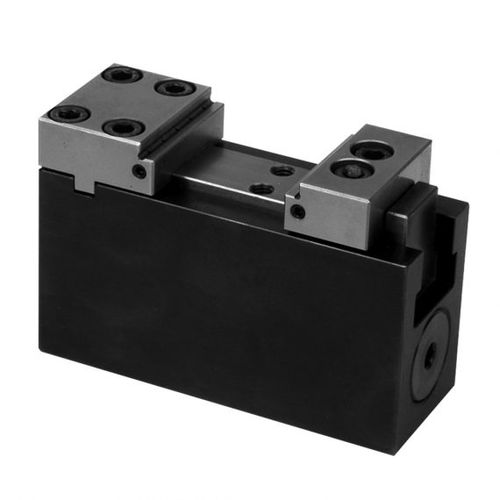

Unité de bridage pneumatique I4.110

hydrauliquepour pièces à usinerdouble effet

grande rigidité et précision courses de 5 et 30 mm fonction double effet possibilité de fixation sans tube mâchoires interchangeables possibilité de contrôle pneumatique du contact ou du siège dans la mâchoire fixe orifice pour la lubrification centrale position de montage : variable Le serre-joint à mâchoire fixe se compose d'un très petit corps de base avec un cylindre hydraulique intégré qui actionne la mâchoire mobile. Tous les filetages et les orifices se trouvent en bas, ce qui permet de disposer de plusieurs points de serrage dans un espace très limité. Si la fixation par le bas n'est pas possible, une plaque d'adaptation pour le montage sur collecteur ou le raccordement de tubes est disponible. En accessoire, des ébauches de mors de serrage sont également disponibles pour une adaptation au contour de la pièce. Le mors fixe peut être équipé d'une commande pneumatique du siège.
