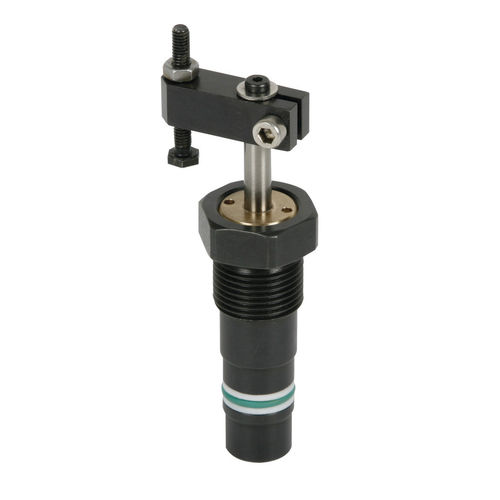

Bride de serrage hydraulique B1.848 series

pivotantedouble effetà simple effet

type à visser double effet, pression de fonctionnement maxi. 150 bars Les vérins de serrage pivotant sont utilisés pour le bridage de pièces à usiner, dont les points de serrage doivent rester libres pour le chargement et déchargement du montage. Les mini vérins de serrage sont particulièrement indiqués pour l’usinage des pièces à usiner à paroi mince, pour lesquelles on n’a besoin que des forces de serrage réduites. Les mini vérins de serrage sont une alternative intéressante aux éléments de serrage pneumatique car ils ont besoin de beaucoup moins d’espace. Le mini vérin de serrage pivotant est un vérin de traction dont une partie de la course totale est utilisée pour pivoter le piston. Il y a des version avec pivotement a droite et à gauche avec des angles de pivotement de 90, 60 et 45 degrées. La version sans pivotement peut être utilisée comme vérin de poussée et de traction avec piston protégé contre les torsions. Les brides de serrage sont bloquées sur la tige du piston. Une vis de sécurité évite le déplacement axial.
