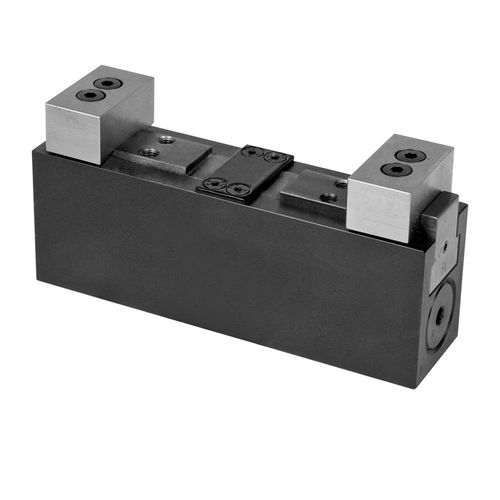

Étau flexible I4.130

pour machine-outilhydrauliquecompact

Les étaux hydrauliques avec serrage en position flexible peuvent serrer et appuyer en plus des sections instables d'une pièce à usiner déjà positionnée et bridée dans des butées fixes. Grâce à leur forme compacte, ils peuvent être placés dans des espaces réduits. Les étaux hydrauliques sont particulièrement indiqués pour la fabrication en série dans des applications automatiques. La fonction du vérin double effet en combinaison avec la lubrification centralisée et une bonne protection contre les copeaux garantit une sécurité de procédé élevée. L'étau hydraulique avec fonction de serrage en position flexible est composé d'un corps de base très étroit avec 2 vérins hydrauliques intégrés. Les forces du piston sont transmises par deux coulisses aux deux chariots de serrage qui sont mobiles indépendamment l’une de l’autre. Lors du bridage les deux chariots de serrage contactent presque sans force la pièce à usiner. Puis la pression de serrage augmente et de ce fait la force de serrage. Par le calage des chariots de serrage ils sont protégés contre un déplacement. De ce fait la pièce à usiner est maintenue de manière flottante sans la déformer. Tous les taraudages et connexions se trouvent sur la face inférieure, afin de permettre une disposition de plusieurs éléments de serrage dans un espace réduit. Si la fixation de dessous n’est pas possible, il y a une plaque adaptatrice pour des connexions à flasquer et avec taraudages pour connexions par tuyauteries. Des ébauches de mâchoires sont également disponibles comme accessoires et peuvent être adaptées aux contours de la pièce à usiner.
