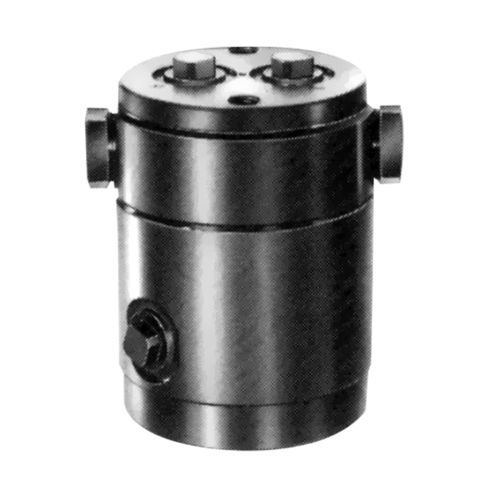

Raccord tournant pour huile F9.280-2 series

2 passageshydraulique

Les raccords rotatifs permettent l’alimentation du fluide sous pression pour des dispositifs rotatifs ou pivotants. Ils sont placés au centre de rotation du dispositif concerné. Conditions d’utilisation Leur choix doit tenir compte de la pression de fonctionnement et de la vitesse de rotation. Les raccords rotatifs ne doivent être utilisés qu’avec de l’huile minérale hydraulique, classe de viscosité 22, 32 et 46. Toutes les voies du raccord rotatif doivent être connectées avec le générateur de pression afin de garantir une lubrification suffisante. Les raccords rotatifs ne doivent fonctionner qu’à une température comprise entre + 10 °C et + 60 °C. Ceci est aussi valable pour des versions spéciales avec joints FKM. Conditions d’utilisation, tolérances et autres renseignements voir A 0.100. Versions sans ou avec drainage de fuites d’huile dans le corps Caractéristiques techniques Plage de pression de fonctionnement: 10 – 500 bars Vitesse continue admissible: voir diagramme dans la page du catalogue Couple de démarrage: voir diagramme dans la page du catalogue
