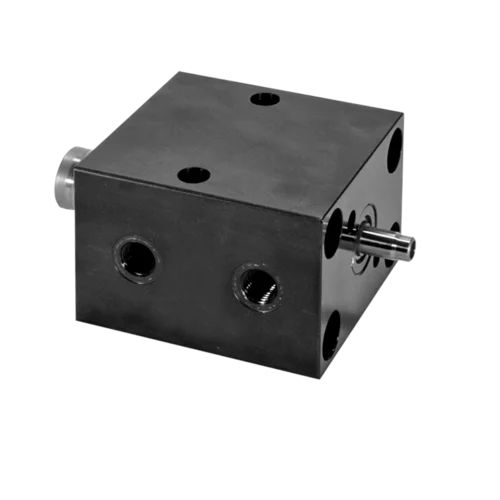

double effet, avec tige du piston traversante pour contrôle de position
pression de fonctionnement maxi. 500 bars
Les vérins-bloc avec tige du piston traversante sont utilisés si une ou plusieurs positions
quelconques du piston doivent être contrôlées.
• des détecteurs de proximité inductifs d’usage courant doivent être utilisés
• les positions du piston doivent être réglées sur site
• le contrôle doit être effectué en raison de l’espace réduit au fond du vérin
Le piston équipé d’une tige de diamètre 10 mm traverse le fond du vérin. A cette tige le client peut fixer une came de commutation qui sert pour la commande des fins de course ou détecteurs quelconques. Comme accesoire un contrôle de position complet est disponible. Cette unité contient une came de commutation ainsi que deux détecteurs de commutation inductifs qui peuvent être déplaçés dans le corps. Le corps est à visser au fond du vérin.
