Accessoire de montage de bridage B1.5401 series

fileté

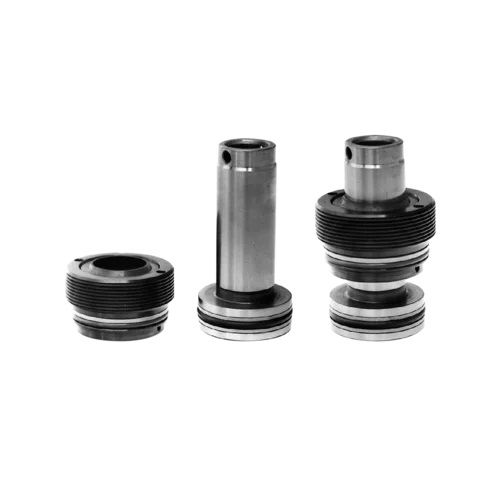

Piston et bague filetée, complets avec joints pour vérins-bloc double effet, pression de fonctionnement maxi. 500 bars Les pistons à encastrer sont directement intégrés dans le corps du montage. Les ensembles ainsi réalisés peuvent être utilisés en pression ou en traction. Les pistons à encastrer sont utilisés sur les montages avec des espaces réduits, minces et dans toutes les applications, où les éléments de serrage standard limitent les espaces libres d’usinage et empêchent l’évacuation des copeaux. Les pistons à encastrer sont constitués d’un piston et d’une bague filetée. Le piston est inséré dans le logement du montage. Puis la bague à encastrer est vissée dans le corps du montage. Le plan extérieur de la bague arase le corps. Le serrage de la bague filetée se fait au moyen d’une clé à ergots. Une étanchéité de haute qualité de la tige du piston est obtenue par deux niveaux indépendants d’étanchéité. De plus, un racleur protège contre la pénétration de matières étrangères. L’étanchéité dans l’orifice est obtenue par une combinaison joint torique/ bague anti-extrusion.
