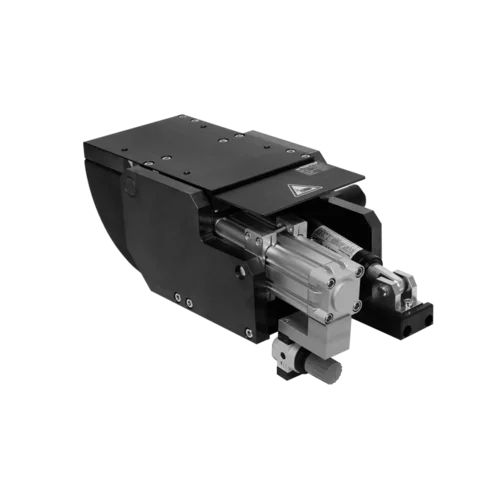

Système d'inclinaison électrique M2.101

Le module basculant KMB 100 avec indexage commandé à pied offre la possibilité de basculer facilement manuellement des composants lourds de ±90° et de les fixer sûrement. Le module basculant est équipé d'un balancier pneumatique qui compense presque complètement les moments apparaissants durant le basculement. De ce fait seulement peu de force est nécessaire pour le basculement de la pièce à usiner. Le balancier est adapté par une valve de réduction de pression pneumatique au poids de la pièce à assembler. L'unité de commande de l'indexage est connectée avec le module basculant par un tuyau hydraulique de 2 m de longueur. Cette connexion flexible permet le placement individuel de l'unité de commande dans l'endroit ergonomique le plus favorable. Les positions de verrouillage standard sont déterminées à 0° et 90°. D'autres positions de verrouillage sont disponibles sur demande (p. ex. 0, 30, 45, 60 et 90 degrés). Le module basculant est toujours équipé d'un frein hydraulique pour une sûreté de fonctionnement maximale. Le module basculant n'a pas d'éléments de commande. La commande basculante se fait manuellement directement à la pièce à assembler ou au dispositif d'assemblage. L'indexage est commandé par pédale. Par la commande de la pédale de 35° vers le bas la tige d'indexage est débloquée et la pièce à assembler ou le montage peuvent être basculés de manière quelconque. Si la pédale n'est pas commandée, la tige d'indexage s'enclenche automatiquement dans la prochaine position de verrouillage. La commande par pédale garantit que l'opérateur a toujours les deux mains libres.
