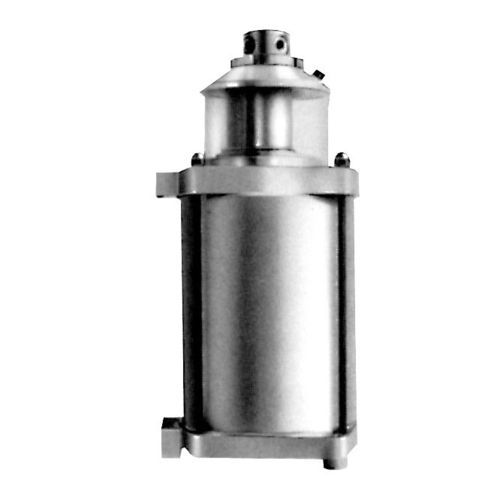

Multiplicateur de pression air-huile D8.770 series

hydraulique

L’utilisation de ce multiplicateur de pression est particulièrement avantageuse dans les endroits où la pose de conducteurs électriques n’est pas possible ou souhaitée. Son intervention est limitée aux vérins simple effet. Afin de pouvoir disposer d’une certaine réserve, le volume d’installation ne devra utiliser que 60 à 70% de la cylindrée du multiplicateur. Lors de la conception du projet, il faut tenir en compte des points suivants: 1. Sortie du vérin Les multiplicateurs de pression sont en mesure de fournir le volume utile très rapidement, dans le laps de temps d’une seconde. En réalité, la vitesse de l’huile dépend seulement du débit de l’air comprimé. S’il s’agit d’éléments de bridage à débit limité (vérins de serrage pivotant, vérins d’appui), cela pourrait occasionner des perturbations dans le fonctionnement. Dans ces cas, il faut prévoir un étrangleur du côté huile. 2. Augmentation de la pression Une fois les vérins sortis, le temps de montée en pression peut être plus ou moins long. Cette durée dépend du diamètre nominal des tuyauteries pneumatiques et de la pression d’air. A 6 bars, l’alimentation doit tenir compte de la cylindrée multipliée par six, ce qui se fera en 3 secondes environ. 3. Débridage Avant le retour des vérins hydrauliques, le volume d’air accumulé doit être réduit à une pression résiduelle inférieure à 0,2 bars. L’intervention du purgeur d’air instanté, disponible comme accessoire, permet de réduire le temps nécessaire à 2 secondes environ, si la pression de départ est de 6 bars.
