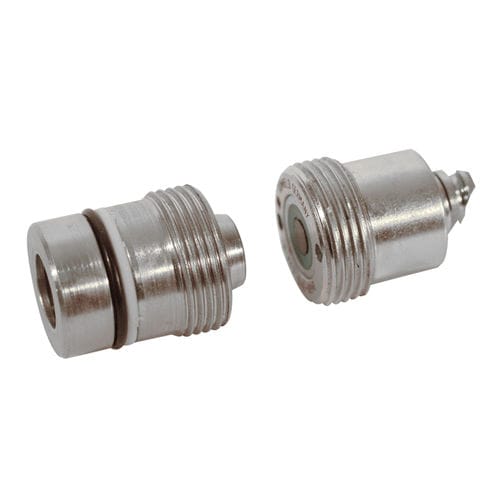

Coupleur hydraulique F9.428 series

Sur les machines-outils avec système de changement de palettes, les éléments d'accouplement transfèrent l'huile hydraulique ou l'air comprimé de la table de la machine aux dispositifs de serrage hydraulique. Description Le mécanisme d'accouplement et le coupleur mâle garantissent l'étanchéité axiale (voir situation d'accouplement) et ont une course d'accouplement très courte. La face frontale lisse du mécanisme d'accouplement est facile à nettoyer lorsque les copeaux s'accumulent. La rondelle d’étanchéité encastrée peut être facilement remplacée à l’aide de l’outil de montage s’il est endommagé. Le type à encastrer est fixé avec une plaque intermédiaire et convient particulièrement bien aux multi-coupleurs (voir aussi le feuillet F 9.440). Les plaques intermédiaires (plaques de logement ou couvercles) doivent absorber les forces axiales générées par la pression hydraulique. Le mécanisme d'accouplement du type à visser est vissé directement dans la plaque de base et le coupleur mâle dans le dispositif de serrage. En fonction du matériel d'étanchéité, les éléments d'accouplement peuvent être accouplés contre pression ou sans pression. Coupleur mâle avec valve de décharge (VSV) En cas de vérins double effet, l'huile de fuite interne des différents éléments de serrage ou de commande peut provoquer une augmentation de la pression dans la conduite de retour à l'état désaccouplé, ce qui peut entraîner des dysfonctionnements ou une perte de force de serrage. La VSV intégrée limite l'augmentation de pression à 5 bars. Si la pression est dépassée, l'huile hydraulique fuit, ce qui indique une fuite interne plus importante.
