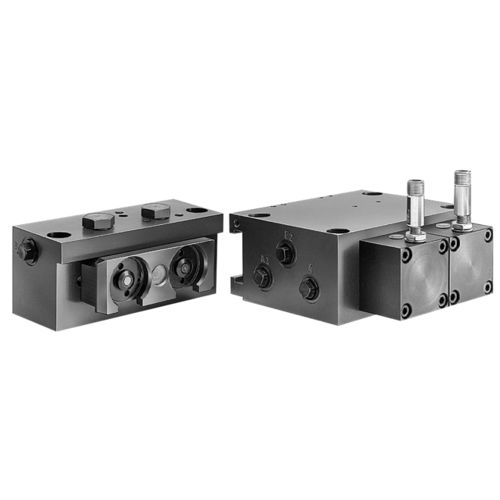

Système d'accouplement automatique F9.426 series

La rentabilité des systèmes de fabrication flexibles et la qualité des pièces sont améliorées grâce à l’utilisation de montages d’usinage hydrauliques, sous réserve d’un accouplement automatique au générateur de pression. A cet effet, les systèmes d’accouplement sont utilisables en liaison avec des palettes interchangeables pour éléments de bridage simple et double effet, ainsi que pour plusieurs circuits de bridage avec une pression maxi. de 500 bars. Ces systèmes peuvent également être montés ultérieurement. Les montages d’usinage sous pression et désaccouplés de l’alimentation en huile peuvent être contrôlés au moyen de vérins de contrôle en liaison avec des contacteurs, mais également de façon permanente sans fil. Les systèmes d'accouplement se composent en version standard d’un coupleur femelle et de coupleurs mâles.Ces éléments peuvent se combiner de différentes façons suivant le cas d’utilisation. Construction L’élément d’accouplement proprement dit est intégré dans le piston mobile du coupleur femelle. Sa partie frontale est lisse et donc d’un entretien aisé. La position désaccouplée du piston peut, en version standard, être contrôlée par des détecteurs de proximité inductifs ou par des manostats différentiels électro-pneumatiques. Le contrôle de la position accouplée est possible en montant un second signal. Le coupleur mâle comprend un clapet anti-retour sur la partie pression, et sur la partie sans pression une valve de décharge tarée à 6 bars.
