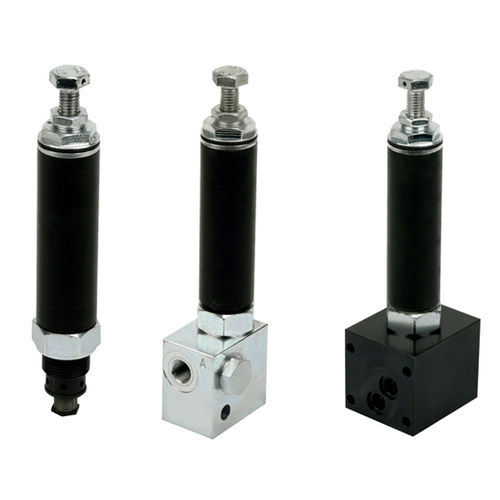

Vanne de réduction de pression C2.9533 series

à clapetà visserà siège

Les réducteurs de pression maintiennent la pression de sortie pratiquement constante, même en cas de pression d’entrée variable plus élevée. Cette version sans fonction de surpression ne peut pas compenser une augmentation de la pression de sortie au-dessus de la pression de réglage. En-dessous de la pression de sortie réglée, l’huile hydraulique passe librement de P à A. Dans le cas d’une augmentation de la pression, la force du ressort réglée est surmontée et coupe hermétiquement étanche le passage. De ce fait, la continuation de l’augmentation de la pression est empêchée, aussi si la pression d’entrée p continue d’augmenter. Quand la pression baisse, p. ex. : à cause d’une fuite du vérin, le clapet anti-retour est ouvert par un ressort puissant contre la pression d’entrée existante. Puis l’huile hydraulique peut passer de nouveau jusqu’à ce que la pression de sortie réglée soit obtenue. Ce réducteur de pression ne peut pas drainer une pression de sortie s’accroissant, p. ex. : suite à l’échauffement. Un retour de A à P est seulement possible, si la pression d’entrée p tombe en dessous de la pression de sortie réglée. Versions Le réducteur de pression à clapet C 2.9533 est disponible dans la version de valve à visser et les versions pour la connexion par tuyauteries ou la connexion flasquée.
