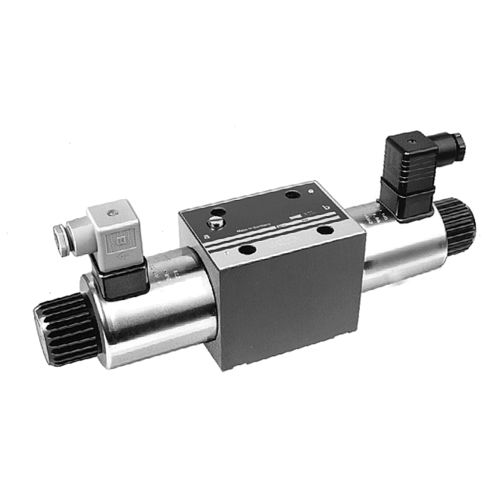

Distributeur hydraulique à tiroir C2.531 series

actionné par solénoïdeà commande directe4/3 voies

Type: Distributeur à tiroir à action directe Commande: électro-aimant à courant continu commutation en bain d’huile avec commande de secours Cotes de raccordement: Entraxes selon DIN 24340 forme A, CETOP 4.2-4.3, ISO 4401 Branchement: Sur plaque de base Etanchéité: 4 joints d‘étanchéité 13 x 16,1 x 2 NBR (compris dans la livraison) Référence 3002 069 Fixation: 4 vis six pans creux M 6 x 40 -12.9 DIN EN ISO 4762 Référence 3301 200 Couple de serrage: 15,5 Nm Position d’installation: quelconque Caractéristiques hydrauliques Fluide: Huile hydraulique selon DIN 51524 Plage de viscosité: (2,8 ... 500) x 10 - 6 m2/s Température: - 30 ... + 80 ºC Pression de fonctionnement: Orifices A, B, P ... 315 bar Pression de retour: Orifice T ... 210 bars Fuites: ... 30 cm3/min à 100 bars, ν = 36 x 10 - 6 m2/s et t = 50 ºC Débit: ... 120 l/min Courbe caractéristique de débit: mesurée à ν = 36 x 10 - 6 m2/s et t = 50 ºC
