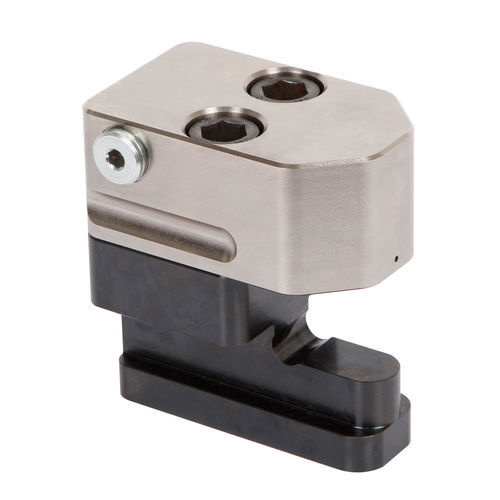

Tête de serrage coulissant 3.2202-1 series

simple effet avec ressort de rappelhydraulique

simple effet, avec rappel par ressort pression de fonctionnement maxi. 400 bars force de serrage de 19 kN jusqu’à 78 kN La tête de serrage est positionné, de façon manuelle, dans la rainure en T du coulisseau et de la table de presse. Le serrage se fait sur le bord de serrage de l‘outil en appliquant la pression sur le piston. Le desserrage se fait de façon mécanique par rappel de ressort. La tête de serrage peut aussi être fixée sans le support en T. Champs d'application • sur la table ou sur le coulisseau de la presse • sur des machines et dans des systèmes de serrage et de blocage • en cas d‘espace réduit • approprié pour des températures maxi. de 120°C Caractéristiques particulières • transmission de force idéale • construction compacte • force de serrage de 19 kN à 78 kN • installation aisée • appropriée pour des tolérances importantes du bord de serrage • pas de bords de collision lors de l'insertion des outils • montage ultérieur aisé • aucune standardisation en largeur et en profondeur des outils n‘est nécessaire
