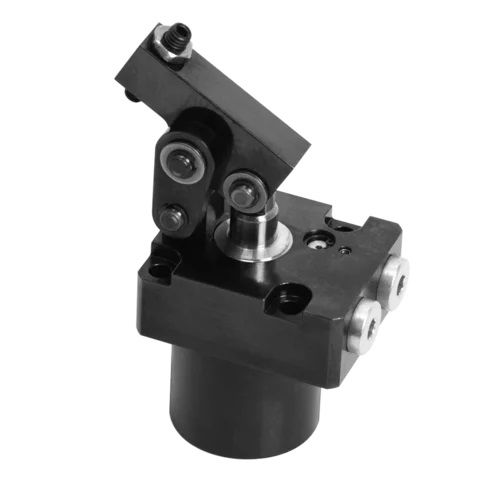

Bride articulée hydraulique double effet B1.8268

Brides articulées 70 bars Avantages ● Force de serrage élevée dans la zone basse pression ● Temps de serrage très court (mini. 0,5 s) ● Etrangleur standard, facilement réglable d'en haut ● Goupille de levier à palier lisse ● 3 directions de serrage sélectionnables ● Serrage sans forces transversales possibles ● Levier de serrage peut être basculé dans des poches étroites ● Racleur FKM protégé par racleur métallique intégré ● Contrôles de position disponibles comme accessoire ● Montage dans n’importe quelle position Les brides articulées sont utilisées pour le bridage de pièces à usiner, quand les points de serrage doivent rester libres pour le chargement et le déchargement de pièce à usiner. Une poche un peu plus grande que la largeur du levier de serrage dans la pièce à usiner est suffisante comme surface de serrage. La cinématique particulière permet le serrage libre de forces latérales des pièces à usiner sensibles aux déformations. Cette série avec pression de fonctionnement 70 bars est dimensionnée pour la connexion directe à l'hydraulique basse pression de la machine-outil. En combinaison avec les contrôles de position pneumatiques ou électriques en option les brides articulées sont particulièrement indiquées pour • Systèmes de fabrication entièrement automatisés avec des cycles très courts • Montages de serrage avec chargement de pièces par manipulateurs • Lignes transferts • Systèmes d’essai et de test pour moteurs, boîtes de vitesses et arbres • Lignes d’assemblage double effet pression de fonctionnement max. 70 bars force de serrage max. 2,6 - 12,1 kN force de serrage utilisable 2,1 - 4,1 mm débit adm. 16 - 150 cm³/s
