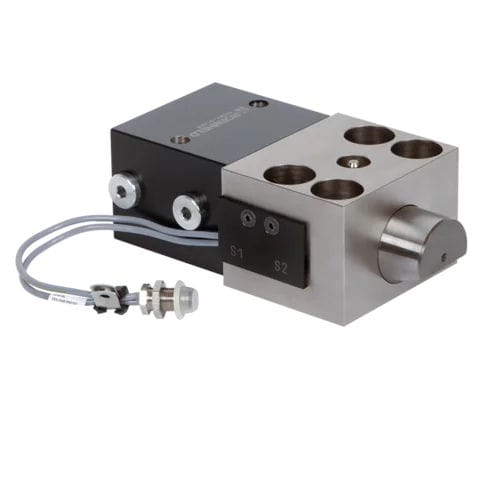

Coin de serrage hydraulique 2.2401 series

double effet

Les détecteurs de proximité inductifs sont fixés dans le corps de guidage. Ils sont activés par le piston à coin. Les positions « piston en position de départ » et « piston en position de serrage » sont signalisées. Résistance aux températures: jusqu’à 100 °C Longueur de câble: 250 mm Prise: 4 pôles Elément de serrage par coin double effet pour le serrage d‘outils sur la table et le coulisseau de presse ou bien pour le serrage d‘outils dans des presses d‘injection. L‘élément de serrage par coin est constitué d‘un vérin-bloc hydraulique avec un piston guidé dans le corps. Le piston de serrage a un chanfrein de 20° qui se positionne sur le bord de serrage incliné de l‘outil. La construction à l‘intérieur de l‘élément de serrage et le chanfrein de 20° du piston font que les outils sont serrés de façon autobloquante. Pour des raisons de sécurité et aussi pour répondre à la directive « Machines » no. ML98/37/CE, la pression hydraulique doit être maintenue. Lorsque les éléments de serrage par coin sont utilisés sur l’outil supérieur et que des travaux d’entretien sont effectués, un blocage mécanique devient nécessaire. Champs d’application • serrage sûr des outils avec bord de serrage incliné • serrage des outils sur la table et le coulisseau de presse • serrage des outils dans des presses d’injection
