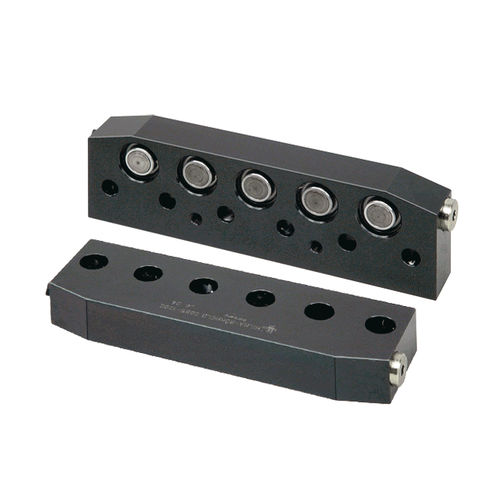

Élément de serrage hydraulique 2.209 series

mécaniqueà ressortcompact

simple effet avec rappel par Ressort, avec pistons emmanchés ou pistons encastrés, = Le tasseau de serrage est monté sur la table ou le coulisseau de presse en utilisant un tasseau intermédiaire. Le bord de serrage de l‘outil est serré en appliquant la pression hydraulique aux 5 pistons se trouvant les uns à côté des autres. Le desserrage se fait de façon mécanique avec rappel par ressort. L‘huile hydraulique est alimentée par des alésages G 1/4 des deux côtés. Construction plate avec chanfreins d’insertion d’outil. Force de serrage jusqu‘à 35 kN, distribuée uniformément aux 5 pistons. Lorsque plusieurs tasseaux de serrage sont utilisés en ligne, ils sont raccordés par des tuyaux flexibles ou par des tubes. Champs d’application : • installation fixe sur la table et le coulisseau de la presse • sur des machines et dans des systèmes de serrage et de blocage Caractéristiques particulières : • construction compacte et très plate • butée mécanique interne utilisable à pression maxi. • installation aisée • montage ultérieur aisé
