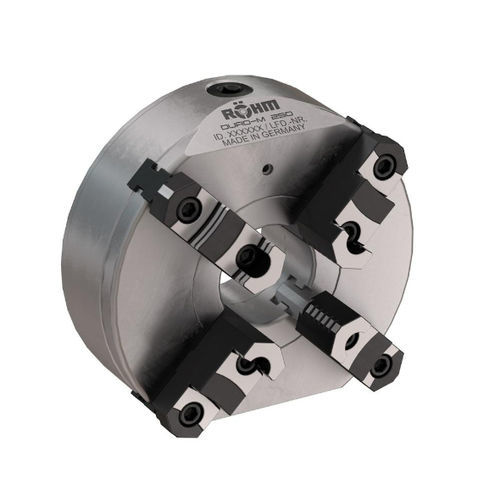

Mandrin de tournage 4 mors DURO-M

stationnaireavec passage au centrecylindrique

Le Duro-M est un mandrin à spirale à engrenage manuel avec des mâchoires de perçage et de tournage à trou traversant et à monture cylindrique. Il est principalement utilisé sur les tours conventionnels pour l'usinage de pièces tournées. Caractéristiques physiques Corps du mandrin (et tous les autres composants) en acier Serrage centré par l'intermédiaire de la bague de défilement La plaque de la volute est forgée et fortement trempée, les flancs du filetage sont rectifiés des deux côtés. Les mâchoires du mandrin sont rectifiées pour assurer la concentricité Entraînement zéro déterminé en usine comme entraînement de précision La vitesse maximale autorisée a été fixée de manière à ce qu'un tiers de la force de serrage soit disponible comme force de serrage résiduelle si la force de serrage maximale est appliquée et si le mandrin est équipé de ses mâchoires les plus lourdes. Les mors ne doivent pas dépasser le diamètre extérieur du mandrin. Le mandrin doit être en parfait état. La spécification DIN 6386 partie 1 doit être respectée. Force de serrage selon DIN 6350 : La force de serrage est la somme totale de toutes les forces des mors agissant radialement sur la pièce à usiner stationnaire. Les forces de serrage spécifiées sont des valeurs approximatives. Elles s'appliquent à des mandrins en parfait état, lubrifiés avec de la graisse Röhm F80. Contenu de la livraison : mandrin, clé de manœuvre, mors. Domaine d'application Serrage conventionnel des tours horizontaux et verticaux, ainsi que des fraiseuses, des tables rotatives et des diviseurs. Utilisé principalement dans la production de pièces uniques ou de petits lots, ou dans les ateliers de réparation. Serrage de pièces symétriques en rotation pour le tournage et le fraisage. Avantages Haute concentricité jusqu'à 0,02 mm Mors avec finition en bronze Contour d'interférence minimal Transmission optimale de la force Bord d'égouttement pour le liquide de refroidissement
