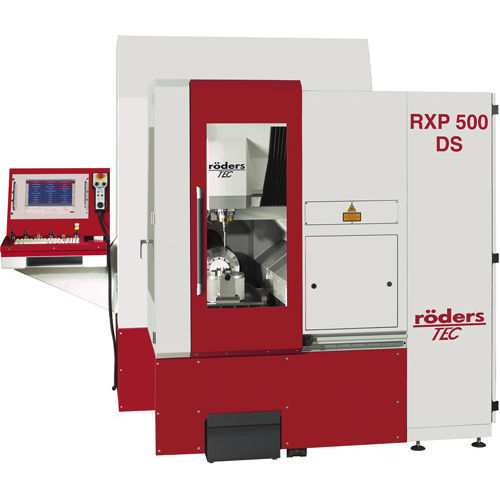

Centre d'usinage CNC 5 axes RXP500DSverticalHSK-E4021 outils
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Nombre d'axes
- 5 axes
- Orientation de la broche
- vertical
- Nez de broche
- HSK-E40
- Nombre d'outils
- 21 outils, 35 outils
- Autres caractéristiques
- compact, de haute précision
- Course X
450 mm
(17,72 in)- Course Y
455 mm
(17,91 in)- Course Z
240 mm
(9,45 in)- Vitesse de rotation
2 000 rpm
(12 566 rad.min-1)- Puissance
14 kW
(19,03 hp)- Vitesse d'avancement axe X
Max: 42 000 mm/min
(28 in/s)Min: 0 mm/min
(0 in/s)- Vitesse d'avancement axe Y
Max: 42 000 mm/min
(28 in/s)Min: 0 mm/min
(0 in/s)- Vitesse d'avancement axe Z
Max: 42 000 mm/min
(28 in/s)Min: 0 mm/min
(0 in/s)- Poids total
6,5 t
(7,17 us ton)- Longueur hors tout
2 350 mm
(92,5 in)- Largeur hors tout
2 710 mm
(106,7 in)- Hauteur totale
2 350 mm
(92,5 in)
Description
Compacte, hautement dynamique, de haute précision
machine HSC à 5 axes
Avec contre-palier et compensation géométrique spéciale Röders
Très efficace grâce à une rigidité élevée et une disposition optimale de l'inertie de masse
Support bilatéral de l'axe C pour une stabilité et une précision élevées
Codeurs optiques haute résolution dans tous les axes
Entraînements directs puissants et sans usure dans tous les axes
Compensation géométrique 5 axes spéciale Röders pour une haute précision, y compris lors d'opérations d'usinage de longue durée
Contrôle précis de la température des éléments de la machine
Pour le découplage dynamique, le sens de pivotement est perpendiculaire à l'axe X
Fenêtres très proches de la zone d'usinage, visibles de deux côtés
Des mandrins pour différents systèmes de palettes peuvent être intégrés dans la table C
---
