Centre d'usinage CNC 5 axes RXU1001DBH
verticalHSK-E5024 outils

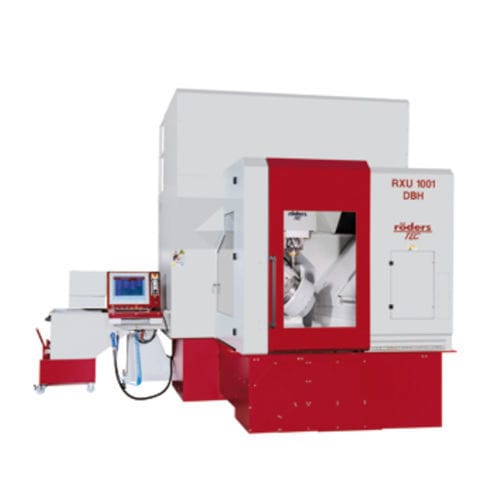

Centre d'usinage CNC 5 axes - RXU1001DBH - Roeders - vertical / HSK-E50 / 24 outils
Centre d'usinage CNC 5 axes - RXU1001DBH - Roeders - vertical / HSK-E50 / 24 outils
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Nombre d'axes
5 axes
Orientation de la broche
vertical
Nez de broche
HSK-E50
Nombre d'outils
24 outils, 40 outils
Fonction associée
de fraisage
Autres caractéristiques
à entraînement direct
Course X

800 mm
(31,5 in)

Course Y

855 mm
(33,66 in)

Course Z

500 mm
(19,69 in)

Vitesse de rotation

36 000 rpm
(226 195 rad.min-1)

Puissance

15 kW
(20,39 hp)

Vitesse d'avancement axe X

Max: 60 000 mm/min
(39 in/s)

Min: 0 mm/min
(0 in/s)

Vitesse d'avancement axe Y

Max: 60 000 mm/min
(39 in/s)

Min: 0 mm/min
(0 in/s)

Vitesse d'avancement axe Z

Max: 60 000 mm/min
(39 in/s)

Min: 0 mm/min
(0 in/s)

Charge max. de la table

300 kg
(661 lb)

Poids total

21 t
(23,15 us ton)

Longueur hors tout

5 300 mm
(208,7 in)

Largeur hors tout

3 500 mm
(137,8 in)

Hauteur totale

3 550 mm
(139,8 in)

Description

Conception spéciale de la machine pour l'usinage de BLINGS et de pièces similaires sur deux côtés en un seul montage Avec QUADROGUIDE® pour une stabilité et une dynamique élevées Tous les axes sont à entraînement direct Broche de fraisage pouvant être choisie en fonction de l'application, disponible jusqu'à 101 Nm (S1) Géométrie spéciale et serrage des meules BLING sur l'unité de rotation pour un usinage bilatéral des meules BLING en un seul montage Grande plage de pivotement de +45° à -195° Pas de contre-palier pour permettre une accessibilité très flexible lors de l'usinage des poches entre les ailes du BLING Axe de pivotement renforcé pour augmenter la stabilité de la fixation unilatérale de l'axe C Calibrage de la géométrie de la machine avec la compensation géométrique spéciale 5 axes de Röders pour une haute précision, même lors d'opérations d'usinage de longue durée Codeurs optiques haute résolution dans tous les axes Entraînements directs puissants et sans usure dans tous les axes Contrôle précis de la température des composants de la machine

---

Ceci est une traduction automatique  (voir l’original en anglais)
