Raccord tournant pour air STC100-6E
8 passagespour robots

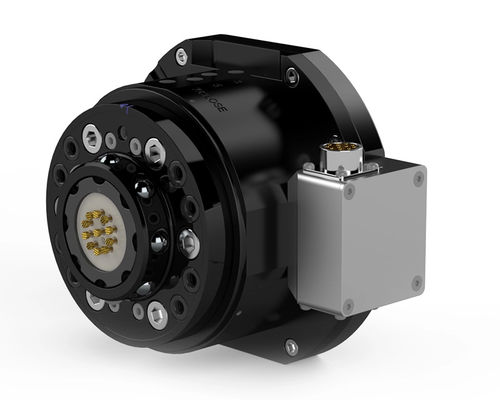

Raccord tournant pour air - STC100-6E - Robot System Products AB - 8 passages / pour robots
Raccord tournant pour air - STC100-6E - Robot System Products AB - 8 passages / pour robots
Raccord tournant pour air - STC100-6E - Robot System Products AB - 8 passages / pour robots - image - 2
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Media
pour air
Nombre de passages
8 passages
Applications
pour robots
Pression

Max: 10 bar
(145 psi)

Min: 0 bar
(0 psi)

Taille nominale

0,125 in

Description

Pour une charge utile de robot de 100 kg Permet une rotation continue de l'axe 6 Mobilité accrue Réduit l'interférence des flexibles Maximise la durée de vie de l'emballage du tuyau Le changeur d'outils pivotant RSP STC100 est une combinaison unique d'un pivot et d'un changeur d'outils. En tant que seul fournisseur, nous proposons des fonctions intégrées de pivotement et de changement d'outil, qui combinent la rotation libre de l'axe 6 avec la compacité et l'extension minimale de la plaque d'outil du robot. Les changeurs d'outils pivotants de RSP réunissent le meilleur de deux technologies et, avec notre propre solution de bague collectrice développée et brevetée, ils offrent une fiabilité maximale. Catégorie de produit - Changeurs d'outils pivotants Interface mécanique - ISO 9409-1-100-6-M10 Charge utile du robot - 100 kg | 220 lb Température de travail - +10°C - +50°C | 50 °F - 120 °F Fz - ± 1000 N | ± 220 lb Mz - ± 1000 Nm | ± 8800 lbf-in Mx/My - ± 1000 Nm | ± 8800 lbf-in Poids - 6 kg | 13.23 lb Hauteur - 112 mm | 4.41 in Canaux d'air dédiés - 2 (TC ouvert et TC fermé) Canaux d'air disponibles pour l'outil - 6 Débit d'air par canal - 600 l/min | 21.19 CFM Qualité de l'air - Air filtré sans huile et sans eau, avec une teneur maximale en particules de 25µm Total des signaux - 12 Signaux dédiés côté robot - 4 (0 V, 24 V, TC couplé et TC non couplé) Signaux disponibles pour l'outil - 8 Courant nominal - 1 A Connexion côté robot - Souriau UT001412PHT

---
