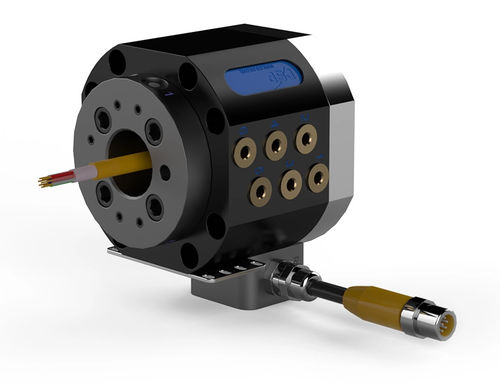

Raccord tournant pour air S20-6E

6 passagespour robots

Pour une charge utile du robot de 20 kg Permet une rotation continue de l'axe 6 Mobilité accrue Réduit les interférences avec les flexibles Maximise la durée de vie de l'emballage du tuyau Avec le pivot RSP S20, l'axe 6 peut tourner librement. L'usure du flexible diminue, tandis que le temps de fonctionnement et la productivité augmentent. Si les pivots sont utilisés avec nos flexibles, les axes 4 et 5 peuvent également tourner sans entrave. Toute la plage de travail du robot peut être utilisée. RSP a développé sa propre solution brevetée de bague collectrice pour une fiabilité maximale. Interface mécanique - ISO 9409-1-40-4-M6 Charge utile du robot - 20 kg | 45 lb Fz - ± 200 N | ± 45 lb Mz - ± 100 Nm | ± 900 lbf-in Mx/My - ± 100 Nm | ± 900 lbf-in Poids - 1.0 kg | 2.2 lb Hauteur - 80.5 mm | 3.15 in Centre de gravité (Z) - + 36 mm Raccordement d'air, entrée - M5 (6x) Raccordement d'air, sortie - M5 (6x) Débit d'air par canal - 150 l/min | 5.30 CFM Qualité de l'air - Air filtré sans huile et sans eau, avec une teneur maximale en particules de 25µm Classe IP - IP 54 Total des signaux - 8 Signaux disponibles pour l'outil - 8 Courant nominal - 0.5 A Tension nominale - 30 V Connexion côté robot - M12-A codé, 8 broches Connexion côté outil - 0.câble de 5m (0.25mm2), extrémité ouverte Température de travail - +10°C - +50°C | 50 °F - 120 °F
