Îlot de distribution à tiroir P0045A
pneumatique5/2standard

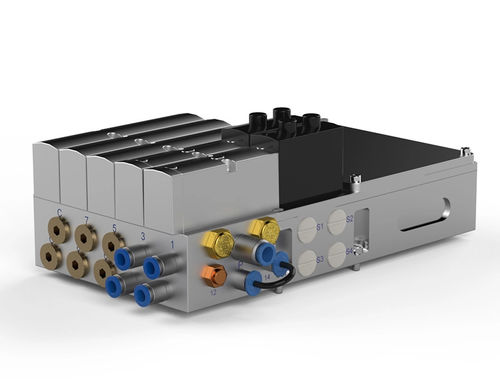

Îlot de distribution à tiroir - P0045A - Robot System Products AB - pneumatique / 5/2 / standard
Îlot de distribution à tiroir - P0045A - Robot System Products AB - pneumatique / 5/2 / standard
Îlot de distribution à tiroir - P0045A - Robot System Products AB - pneumatique / 5/2 / standard - image - 2
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
à tiroir
Commande
pneumatique
Orifices/positions
5/2
Autres caractéristiques
standard
Pression

Max: 10 bar
(145,04 psi)

Min: 0 bar
(0 psi)

Description

Grande unité de vannes avec deux vannes Boîte de connexion intégrée pour les signaux E/S Interface IE standard ISO01 26 mm L'unité de vannes RSP est connectée à l'interface signal/air du robot. Les signaux du robot sont connectés au terminal situé à l'intérieur de l'unité de vannes. Les connexions pour un maximum de quatre vannes avec deux solénoïdes chacune sont précâblées. Un contact est monté sur l'unité de vannes pour transférer les signaux vers/depuis l'outil monté au poignet du robot. Les vannes Festo sont utilisées en standard. D'autres marques peuvent être installées sur demande. Température de fonctionnement - +10°C - +50°C | 50 °F - 120 °F Poids - 3.5 kg | 7.72 lb Raccordement d'air, entrée - Tuyau Ø10 mm (1x) Raccordement d'air, sortie - Tuyau Ø8 mm (4x) Canaux d'air disponibles pour l'outil - 4 Qualité de l'air - Air filtré sans huile et sans eau, avec une teneur maximale en particules de 25µm Taille de la vanne - ISO15407-2 26 mm Type de vanne - 2 x distributeurs 5/2 bistables Classe IP - IP 54 Total des signaux - max 39 Signaux dédiés côté outil - 3 (GND, 0 V et 24 V) Signaux disponibles pour l'outil - 21 Tension, vannes - 24 V Raccordement entrée - 2x M25x1.5 pour presse-étoupe Sortie de connexion - Souriau 23p Femelle Courant nominal - 5 A

---
